コーティングの世界には、ひとつの根深い矛盾がある。どれほど高性能なコーティング剤を開発しても、それが素材に密着しなければ意味がないという矛盾だ。
塗装業界では古くから知られたこの課題に、約1000℃の炎でナノシリカガラスを瞬時に定着させるという、およそ自転車の世界では聞いたことのないアプローチで挑んだ製品がある。クレストヨンド（4-crest）の「ホノオの鎧」である。
誤解を招きやすいが、ホノオの鎧はコーティングではない。その正体は、ガラスコーティング「ガラスの鎧」や「カミナリの鎧」の性能を最大限に引き出すためのプライマー処理（下地処理）である。
株式会社イトロが国際特許を保有するガスグラスプライマー処理（通称：イトロ処理）を自転車分野に応用したこの技術は、自動車バンパーの塗装前処理や航空宇宙分野のアルミ合金表面改質と同系統の工業技術に根ざしている。
今回のレビューでは、この異端のプライマー技術の科学的メカニズムから施工の実際、そしてサイクリスト視点での価値に至るまでを多角的に検証する。
イトロ処理
イトロ処理の原理

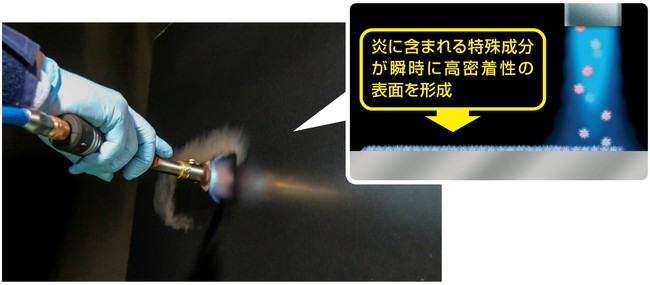

イトロ処理とは燃焼化学気相蒸着（CCVD）と呼ばれる表面改質技術だ。液化石油ガス（LPG）に有機ケイ素化合物（シラン化合物）を前駆体として添加し、専用バーナーで燃焼させる。
約1000℃の火炎中でシラン化合物が酸化反応を起こし、主にSiO2（二酸化ケイ素）を構成成分とするナノ粒子が素材の表面に堆積する。たとえるなら、炎という極めて薄い筆で、ガラスの分子を一層だけ塗り重ねるようなものである。
形成されるシリカ層の厚さは5～100nmというナノスケールであり、素材の寸法や外観にはほぼ影響を与えない。処理時間はわずか1～3秒で、表面温度は一瞬80℃程度に上昇するが10秒後には40℃まで低下する。
カーボンフレームやプラスチック部品にも安全に施工できるのは、この極めて短い熱暴露時間による。
特許の内容
公式には「国際特許技術」と明記されているが、具体的な特許番号は非公開である。イトロ処理はガスグラスプライマー処理とも呼ばれ、国際特許を保有する表面改質技術として位置づけられている。
技術の詳細が守られている一方で、第三者による特許内容の独立検証が難しいという点は、客観的な技術評価においてひとつの留保事項となる。ただし、後述する明治大学の学術論文でイトロ処理の効果自体は科学的に検証されており、技術の実効性については疑いの余地がない。
炎がガラスを生み出す
炎でナノシリカを定着
炎の中で起きているのは、シラン化合物の気相酸化反応である。テトラメチルシラン（TMS）を例にとれば、Si(CH3)4が酸素と反応してSiO2、水、二酸化炭素に分解される。
このSiO2が凝集ナノ粒子として素材表面に堆積し、極薄のシリカガラス層を形成する。Pyrosil処理（イトロ処理の国際的な類似技術）では、炎中でシリコン含有化合物がナノスケールのシリカ粒子として堆積し、表面に薄い酸化シリコン層を形成する。
家庭でガラスコップに息を吹きかけると曇る。あの曇りは水蒸気の微細な粒が付着したものだが、イトロ処理はいわばガラスの微粒子を炎の息で吹きつけて定着させる技術といえる。ただし水蒸気と異なり、シリカは化学的に安定で容易には剥がれない。
熱影響は？
炙られることによる実用上の問題はない。イトロ処理は瞬間的な処理であり、処理中の表面温度上昇は80℃程度にとどまる。
カーボンファイバー複合材のエポキシ樹脂のガラス転移温度（Tg）は一般的に120～180℃であり、80℃の瞬間的な暴露はこれを大きく下回る。むしろ真夏の直射日光下に放置したフレームの方が高温に達することもある。
ただし、これは適切な処理条件（バーナー距離、通過速度、回数）が守られることが前提であり、だからこそプロ施工が必須となる。
コーティングではなくプライマーである
プライマーとコーティングの違い
コーティングが外界から素材を守る「鎧」だとすれば、プライマーはその鎧を身体に固定する「鎧下（よろいした）」にあたる。ホノオの鎧の名前に「鎧」とあるが、実態はむしろ鎧下であり、その上に装着するガラスの鎧やカミナリの鎧こそが本来の防護層である。
プライマーの役割は三つに集約される。
第一に素材表面の状態を均一化し、コーティング剤が均等に広がるための「場」を整えること。
第二にコーティング剤と素材の間に化学的・物理的な結合の橋渡しをすること。
第三に素材側の弱点（低い表面エネルギー、汚染物質の残留）を補正すること。ホノオの鎧はこの三つすべてを、溶剤を使わないドライプロセスで同時に達成している。
プライマーなしはどうなる？
端的に言えば、コーティング本来の性能を十分に発揮できない。密着が不十分なコーティングは、経年劣化で局所的な剥離を起こしやすく、剥離部分から水分や汚染物質が浸入して劣化が加速する。コーティングがポロポロと剥がれてくるアレだ。
洗車時にも微細な剥離が進行し、結果として短期間で再施工が必要になる。特にロードバイクのように高圧洗浄やケミカル洗浄を受ける機会の多い用途では、プライマーの有無が長期耐久性に決定的な差を生む。
密着性を向上させる3つのメカニズム
学術的な裏付け
明治大学のYasuokaらによる学術論文（International Journal of Adhesion and Adhesives, 2021年）で、イトロ処理によるシリカ堆積がアルミニウム合金のコーティング密着性を向上させるメカニズムが詳細に解明されている。
この研究は査読付き国際学術誌に掲載されたものであり、科学的信頼性は高い。密着性向上には3つの相互補完的なメカニズムが関与する。
1. メカニカルインターロッキング
堆積したナノシリカ粒子が素材表面に数マイクロメートルの薄い多孔質層を形成する。この多孔質構造にコーティング樹脂が浸透し、ナノスケールの凹凸に入り込むことで物理的なアンカー効果が生じる。
建築で言えば、滑らかなコンクリート壁にそのまま塗装するよりも、表面をサンドブラストで荒らしてから塗装した方が密着するのと同じ原理である。ただしイトロ処理の場合、荒らすスケールがナノメートルオーダーと極めて微細なため、表面の外観を損なうことがない。
2. 水素結合の形成
シリカ堆積物の表面には高密度のシラノール基（Si-OH）が存在する。このシラノール基がコーティング材料中のエステル基やエーテル基と水素結合を形成し、化学的な接着力を生み出す。
物理的な噛み合い（メカニカルインターロッキング）に加えて分子レベルの結合力が加わることで、密着強度は飛躍的に高まる。Yasuokaらの研究では、アルミニウム合金2024-T3に対して1回のイトロ処理で航空機用陽極酸化処理（アノダイジング）と同等の密着強度が達成された。
3. 表面エネルギーの向上
イトロ処理後の濡れ指数はアルミ、ステンレス、ポリプロピレン、ガラスのいずれにおいても0.073 N/m以上に達する。未処理のポリプロピレンが約0.04 N/mであることを考えると、この数値の向上幅は劇的である。
表面エネルギーが高いほどコーティング剤の「濡れ」が良くなり、液体が表面に薄く均一に広がる。水を弾くワックスがけした車のボンネットにペンキを塗ろうとしても弾いてしまうが、脱脂して表面エネルギーを上げれば均一に塗れる。
濡れ指数が大きいと液体が濡れやすく、接着・印刷・コーティングがしやすい（親水性・高エネルギー面）。小さいと液体が弾かれやすく、接着・印刷がしにくい（疎水性・低エネルギー面）。
イトロ処理はこれをナノガラス層の形成によって実現している。
以上の3つのメカニズムを整理すると次のようになる。
| メカニズム | 作用スケール | 効果 |
| メカニカルインターロッキング | マイクロ～ナノメートル | 多孔質層へのコーティング浸透によるアンカー効果 |
| 水素結合の形成 | 分子レベル | シラノール基とコーティング樹脂間の化学結合 |
| 表面エネルギー向上 | 表面全体 | 濡れ指数0.073 N/m以上、均一なコーティング膜の形成 |
撥水・持続性・光沢の向上
撥水性や光沢まで向上させる
コーティング膜の性能は、膜そのものの化学組成だけでなく、膜の均一性と密着の質に大きく左右される。密着が不均一なコーティングは膜厚にムラが生じ、撥水性能にばらつきが出る。
光沢についても、下地の微細な凹凸がコーティング膜越しに透けて見えれば、鏡面のような仕上がりにはならない。イトロ処理でナノシリカの均一な下地を作ることで、上層のコーティング膜も均一に形成され、結果として撥水性・光沢・持続性のすべてが底上げされる。
4-crestの「ガラスの鎧」は有効成分濃度90%の自転車専用クリスタルコートであり、表面硬度7H～9Hを実現する。この高濃度処方がホノオの鎧による均一な下地と組み合わさることで、理論上の最大性能に近づくことができる。
市販のガラスコーティング剤の多くが有効成分80%程度であることを考えると、この10%の差は膜質の緻密さに直結する。
「ガラスの鎧」「カミナリの鎧」との相性
ホノオの鎧の連携
クレストヨンドの製品群は、明確な階層構造を持つエコシステムとして設計されている。最上級のフルコース施工は5段階で構成される。
- 「煌機（キラメキ）」：専用ポリッシャーによる鏡面研磨で素材表面を整える
- 「ホノオの鎧」：イトロ処理によるナノシリカプライマー層の形成
- 「ガラスの鎧」：有効成分90%、硬度7H～9Hのベースコーティング
- 「カガミノの甲冑」：シロキサン系2液性コーティングによる撥油・超離形トップコート
- 「ガラスの盾」：日常メンテナンス用スプレータイプ簡易コーティング
公式サイトでは「ガラスの鎧の上にガラスの甲冑のWコートがオススメ」と明記されている。「ガラスの鎧」が硬度に優れるベース層、「ガラスの甲冑」がフッ素皮膜による撥油性と柔軟な3次元構造被膜によるトップ層という役割分担である。
ホノオの鎧はこの2層構造の土台として、いわば基礎工事の役割を果たしている。
加えて「カミナリの鎧」は導電性シリコンコーティングで帯電防止と整流効果を実現し、駆動系には「チタンの鎧」（シングルナノ酸化チタン粒子、平均5nm）がベアリング効果を提供する。
タイヤ用の「チタンの鎧-LOAD-」は、転がり抵抗を平均4.7%低減、グリップ力を平均16.2%向上させるとされている。
| 製品 | 役割 | 施工 |
| ホノオの鎧 | ナノシリカプライマー | クレストヨンド本社のみ |
| ガラスの鎧 | ベースコーティング（7H-9H） | 正規代理店（全国約430店） |
| ガラスの甲冑 | 撥油・離形トップコート | 3スター認定店（133店舗） |
| カミナリの鎧 | 帯電防止・整流コート | クレストヨンド経由 |
| チタンの鎧 | 駆動系フリクション低減 | クレストヨンド本社のみ |
| ガラスの盾 | メンテナンス用簡易コート | ユーザー自身 |
余剰シリカ除去と帯電防止
炎で余剰分が除去
イトロ処理の巧妙な点は、堆積と除去が同時に起きるプロセスが生じることだ。
炎温度（1,900～2,000℃）により弱く結合した未反応のシラン前駆体が熱分解・気化する。同時に炎の気流が弱く付着した粒子を物理的に吹き飛ばし、素材表面の油脂やホコリなどの汚染物質も焼き飛ばされる。
結果として、素材と化学的に結合した緻密なシリカ薄膜のみが残留し、余分な堆積物は自動的に除去される。料理でいうバーナーでクレームブリュレの表面を焼くとき、焦げた余剰な砂糖が飛んで均一なカラメル層だけが残るのに似ている。
帯電防止のメカニズム
シリカ薄膜の表面に存在する多数の水酸基（-OH）が鍵を握っている。シラノール基は非常に優れた吸湿性を持ち、空気中の水分を吸着して表面に導電性の層を形成する。
これにより表面の電気抵抗が低下し、静電気が速やかに逃げるようになる。山形大学の研究でも、シリカ表面のシラノール基密度が高いほど伝導性が向上することが確認されている。
走行中のロードバイクフレームは空気との摩擦で帯電しやすく、帯電したフレームにはホコリや花粉が吸着する。帯電防止効果はこの吸着を低減し、フレームの清浄性維持に直接寄与する。
普段走った後の洗車で毎回感じる「拭いても取れない微細な汚れ」の多くは静電気で吸着した粒子であり、帯電防止はメンテナンス負荷の軽減という実利的メリットに繋がる。
さまざまな素材と表面形状に
カーボン、アルミ、クロモリ、すべてに施工
イトロ処理はアルミ、ステンレス、ポリプロピレン、ガラスなどさまざまな素材で0.073 N/m以上の濡れ指数を達成する。液体プライマーがスプレーやディッピングで塗布されるのに対し、イトロ処理は炎を当てるだけで完了するため、複雑な形状にも対応できる。
ロードバイクのBB周りの複雑なジャンクション、フォーククラウン裏の入り組んだ形状、シートステーとシートチューブの接合部など、液体プライマーでは塗りムラが発生しやすい箇所でも、炎であれば回り込んで到達する。
Pyrosil系の炎処理技術は、低表面エネルギーのプラスチック（ポリプロピレン、ポリエチレンなど）への密着性改善にも高い効果を示す。
これは自転車パーツにおけるプラスチック製のケーブルガイドやディレイラーハンガー、バーテープのエンドキャップなど、通常はコーティングが定着しにくい素材への適用可能性を示唆している。
施工はプロに
プロ施工が必須な理由
理由は三つある。第一に、約1000℃の火炎を用いるイトロ処理は、バーナーと素材の距離、処理速度、通過回数の精密な制御が不可欠であり、誤った操作は熱損傷を招く。
第二に、イトロ処理の効果持続は常温で約1～2週間であるため、プライマー処理後は速やかにコーティングを施工する必要がある。プライマーとコーティングを一貫管理できる環境でなければ、時間経過による効果低下というリスクが生じる。
第三に、専用のイトロ処理装置そのものが特殊機器であり、一般の自転車ショップには配備されていない。
現時点でホノオの鎧の施工はクレストヨンド本社（岡山県総社市）のみで対応しており、全国430店超の代理店ネットワークはガラスの鎧やカガミの甲冑の施工には対応するが、ホノオの鎧には非対応である。
つまり、フレームを岡山に送る（または持ち込む）必要がある。この地理的制約はデメリットである一方で、施工品質の均一性が担保されるという見方もできる。
施工コストは長期的に見合う？
「ホノオの鎧」と「ガラスの鎧」のセット加工定価は22,000円～（税込）。これに「カミナリの鎧」のWコートや「煌機」による鏡面研磨を加えると数万円規模の投資となる。しかし、コーティングは繰り返し施工するものではなく一度の処理で長期間持続する性質のものである。
実際に何度か施工したが、3年半以上経過しても効果が持続している。50万円を超えるハイエンドカーボンフレームの保護として考えれば、フレーム価格の5%未満の投資で数年間の保護が得られるという計算になる。
レース遠征で輸送中の擦傷リスクにさらされる競技者にとっては、精神的安心料としての価値も無視できない。一度やってしまえばその後のメンテナンスコストが下がるという意味では、長期的な経済合理性がある。
フレームを炎にかざす

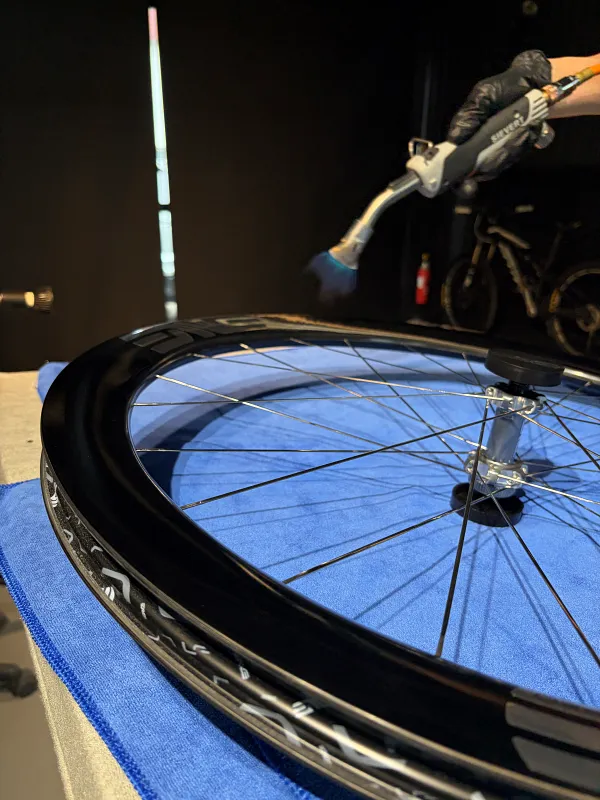

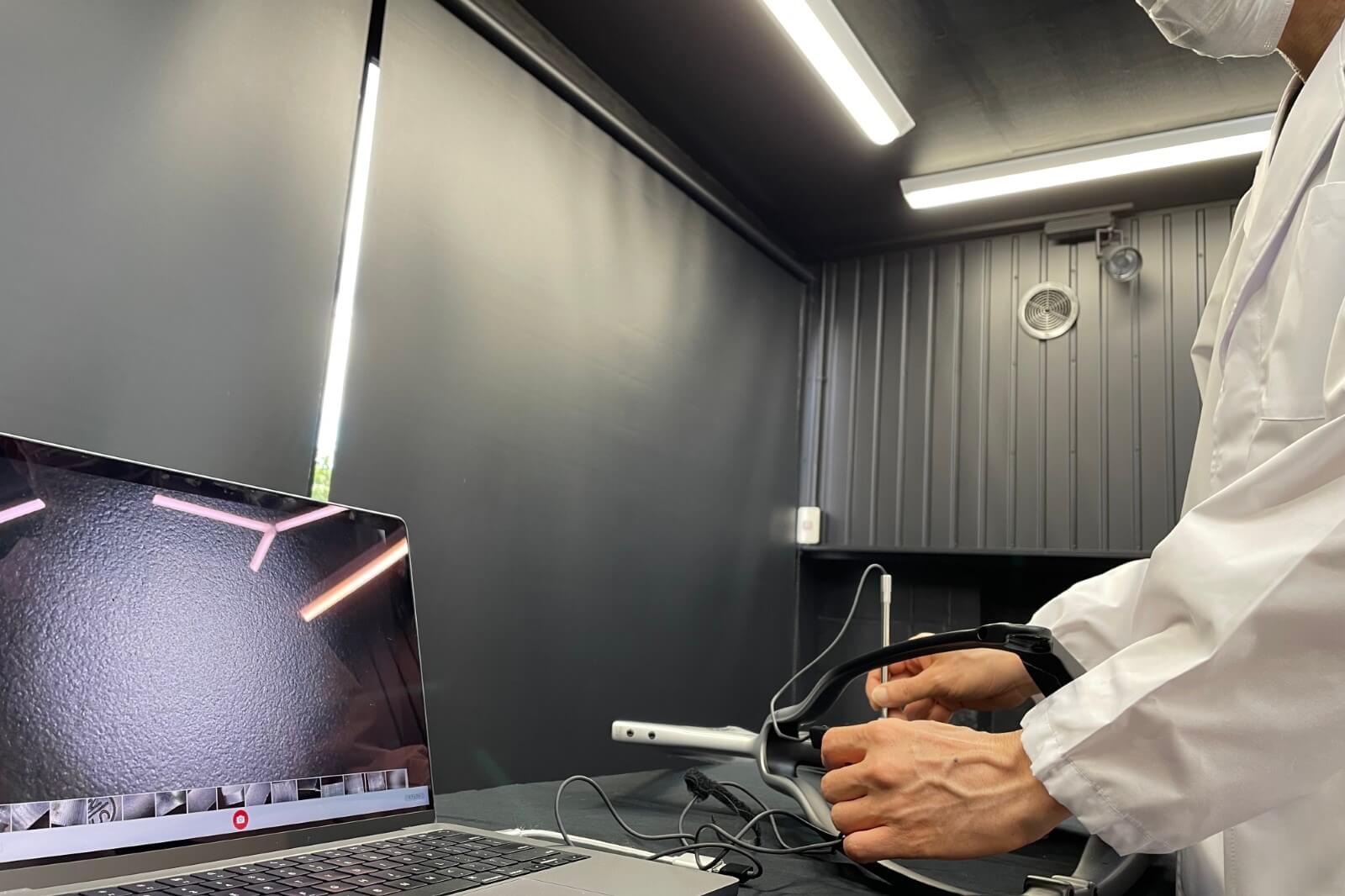

実際の施工プロセス
イトロ処理の施工風景に初めは驚くかもしれない。

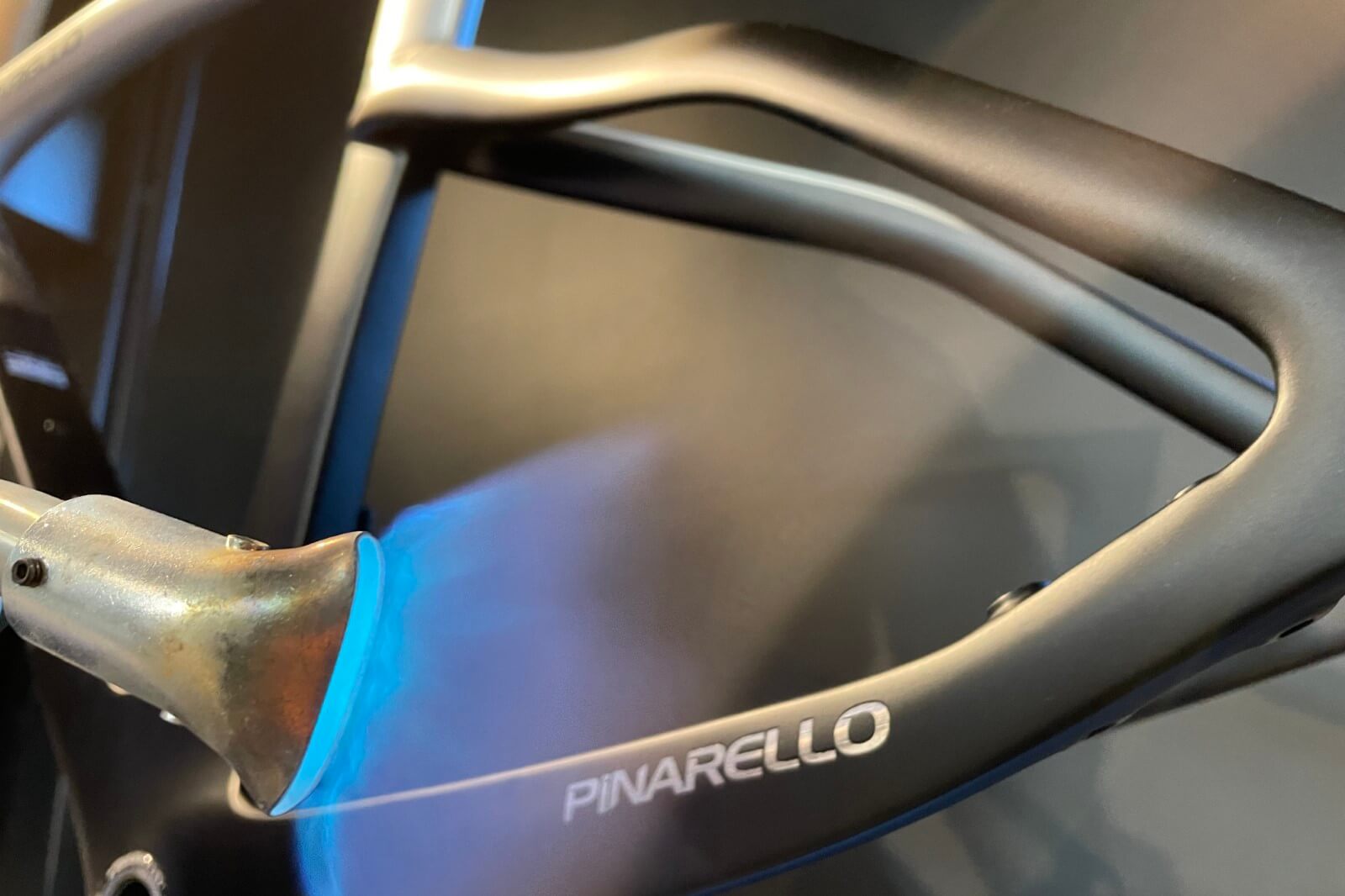

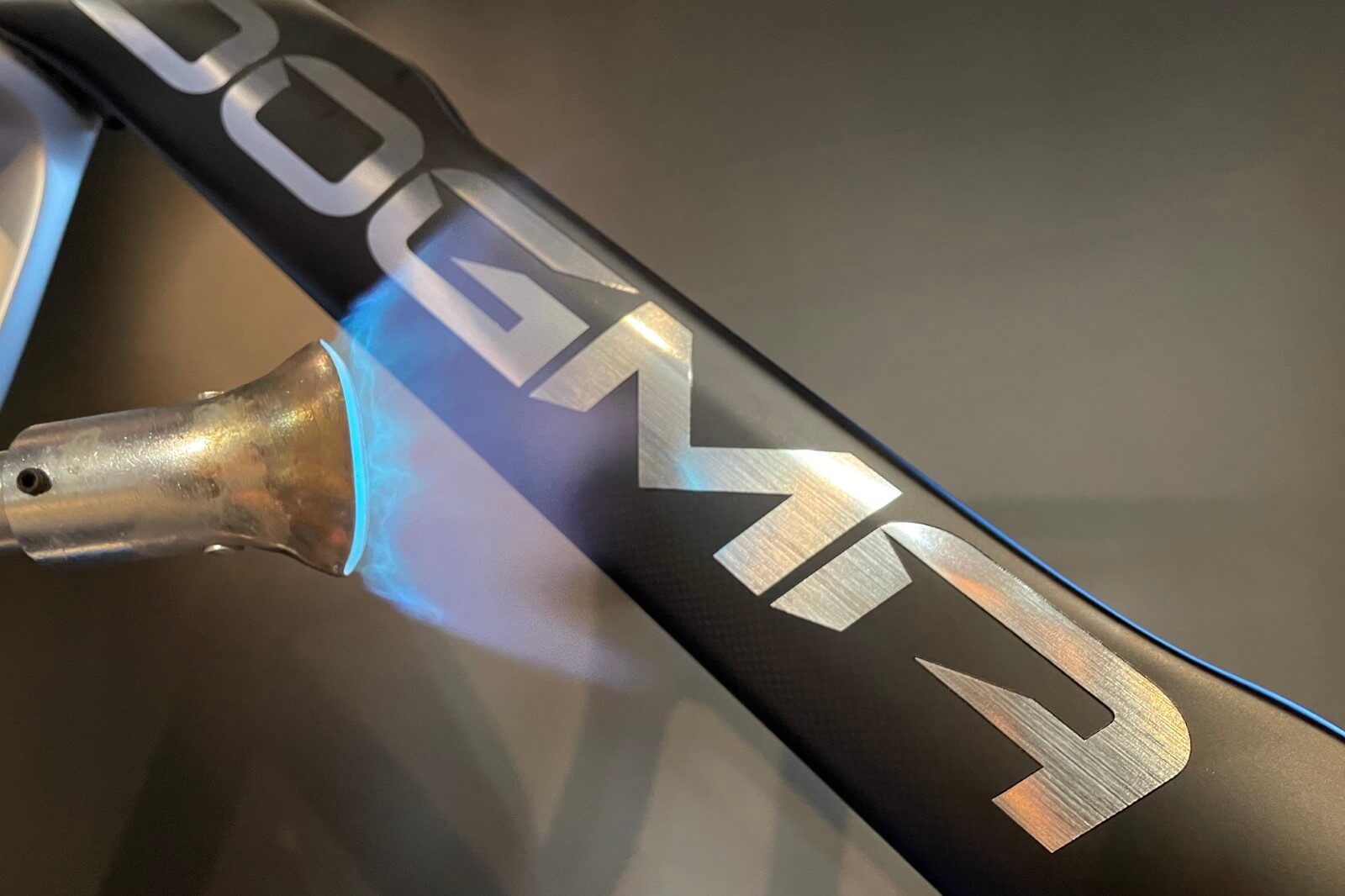

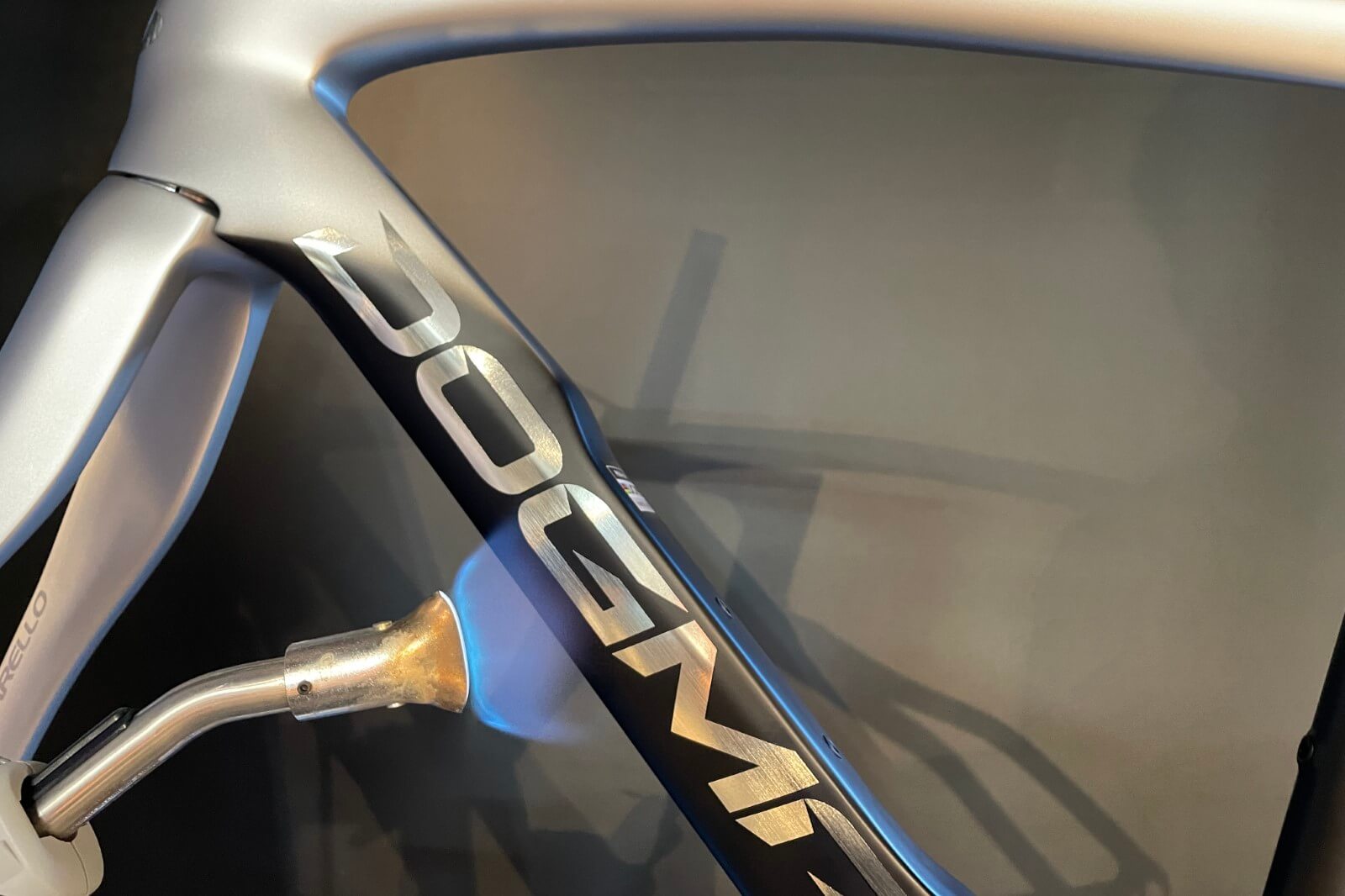

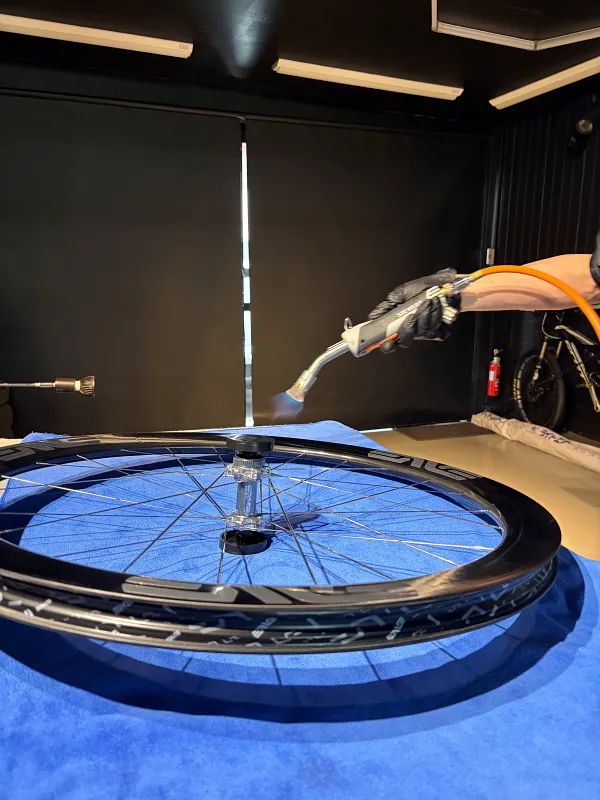

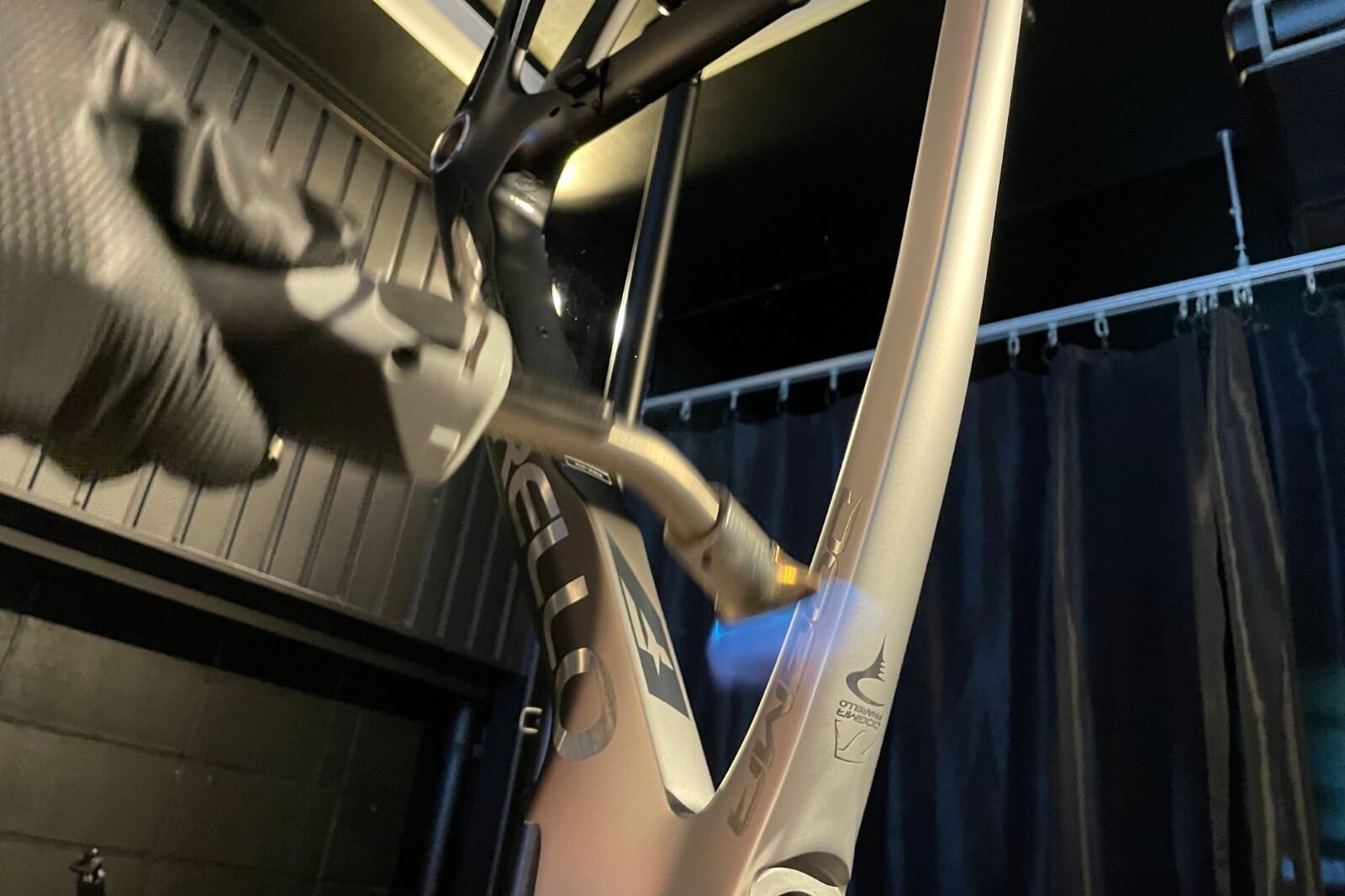

専用バーナーから噴出するわずかに青みを帯びた炎が、愛車のカーボンフレームの表面をなめるように通過していく。最初の一瞬、本能的に「ちょ、待っ 」と言いたくなる。数十万円のフレームに炎を当てるという行為は、理屈を理解していても心臓に悪い。
しかし処理は文字通り一瞬で終わる。バーナーが通過した直後のフレーム表面に触れても、ほんのわずかに温かい程度で、やけどの心配はまったくないという。見た目の変化はほぼゼロである。
これがプライマーの宿命でもあり、美点でもある。目に見えないナノスケールの変化が、後のコーティング施工ですべてを変える。
その後のガラスの鎧やカミナリの鎧などの施工では、コーティング液の広がり方が明らかに異なる。未処理の面では液剤がわずかに弾かれる感触があるのに対し、ホノオの鎧処理後の面では液剤が吸い込まれるように均一に広がる。
処理済みの面ではコーディング剤を塗る動きがスムーズで力を入れる必要がないことがわかるという。これは表面エネルギーが0.073 N/m以上に向上していることの、身体感覚を通じた実証でもあるだろう。

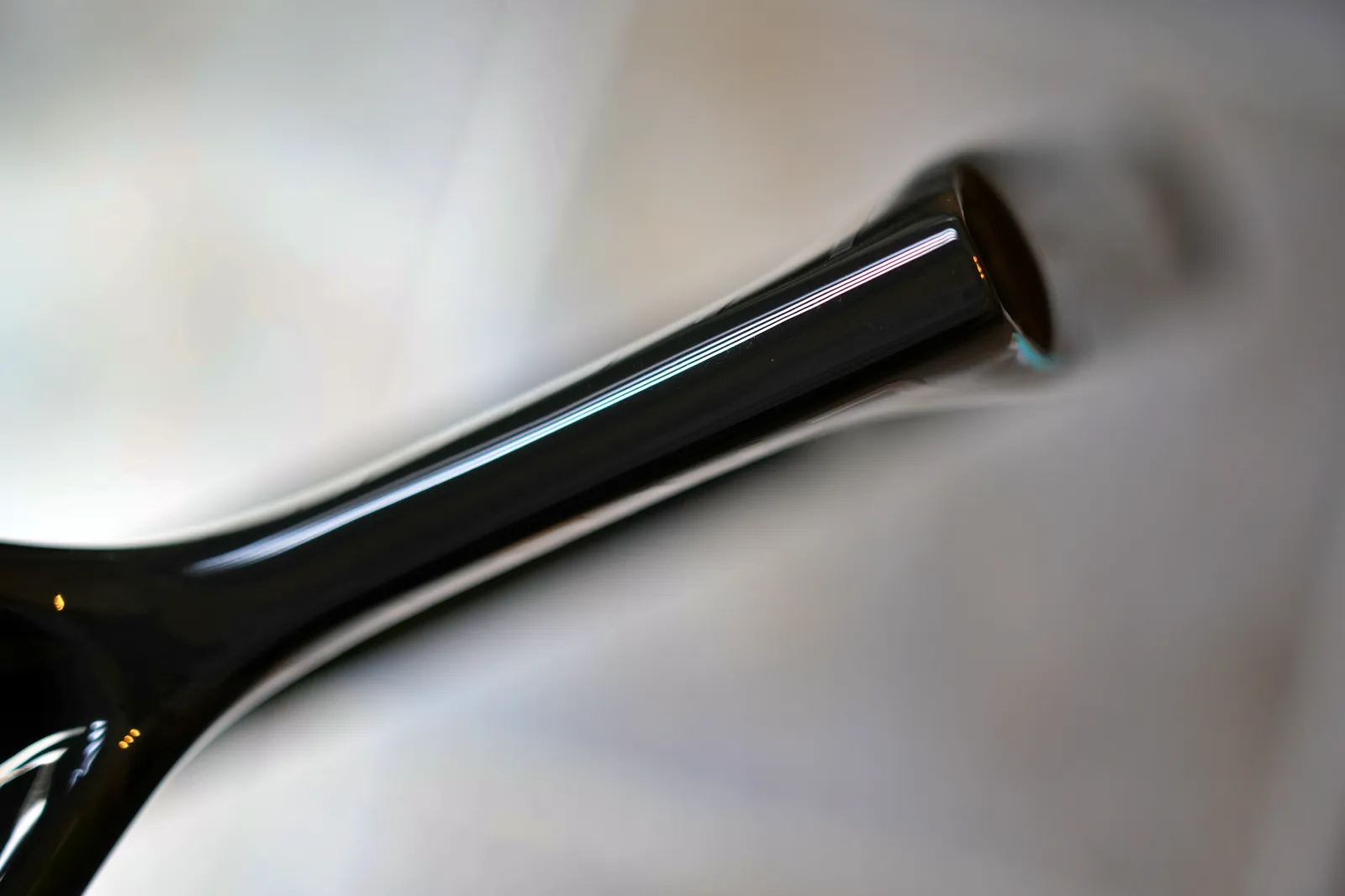

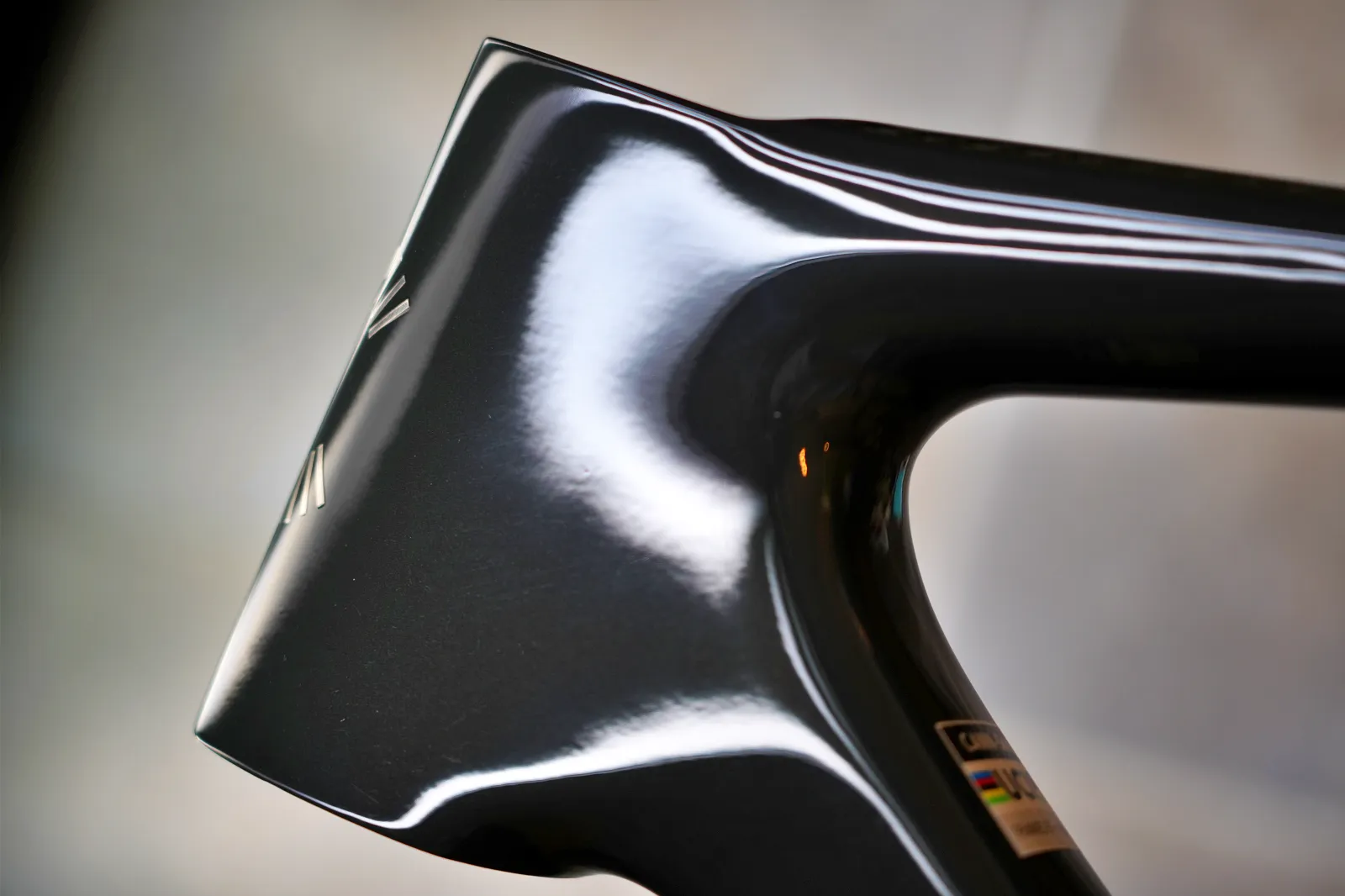

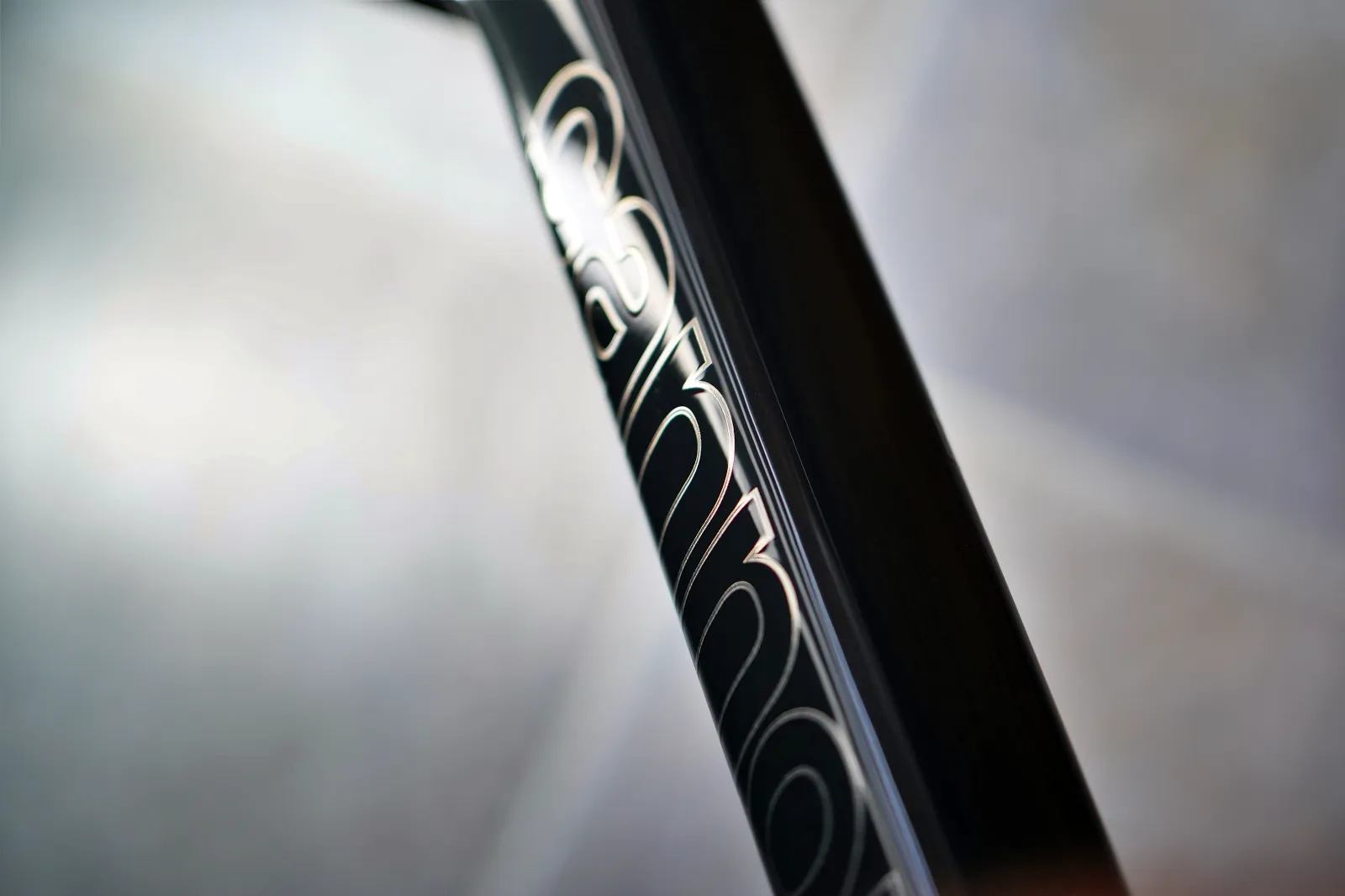

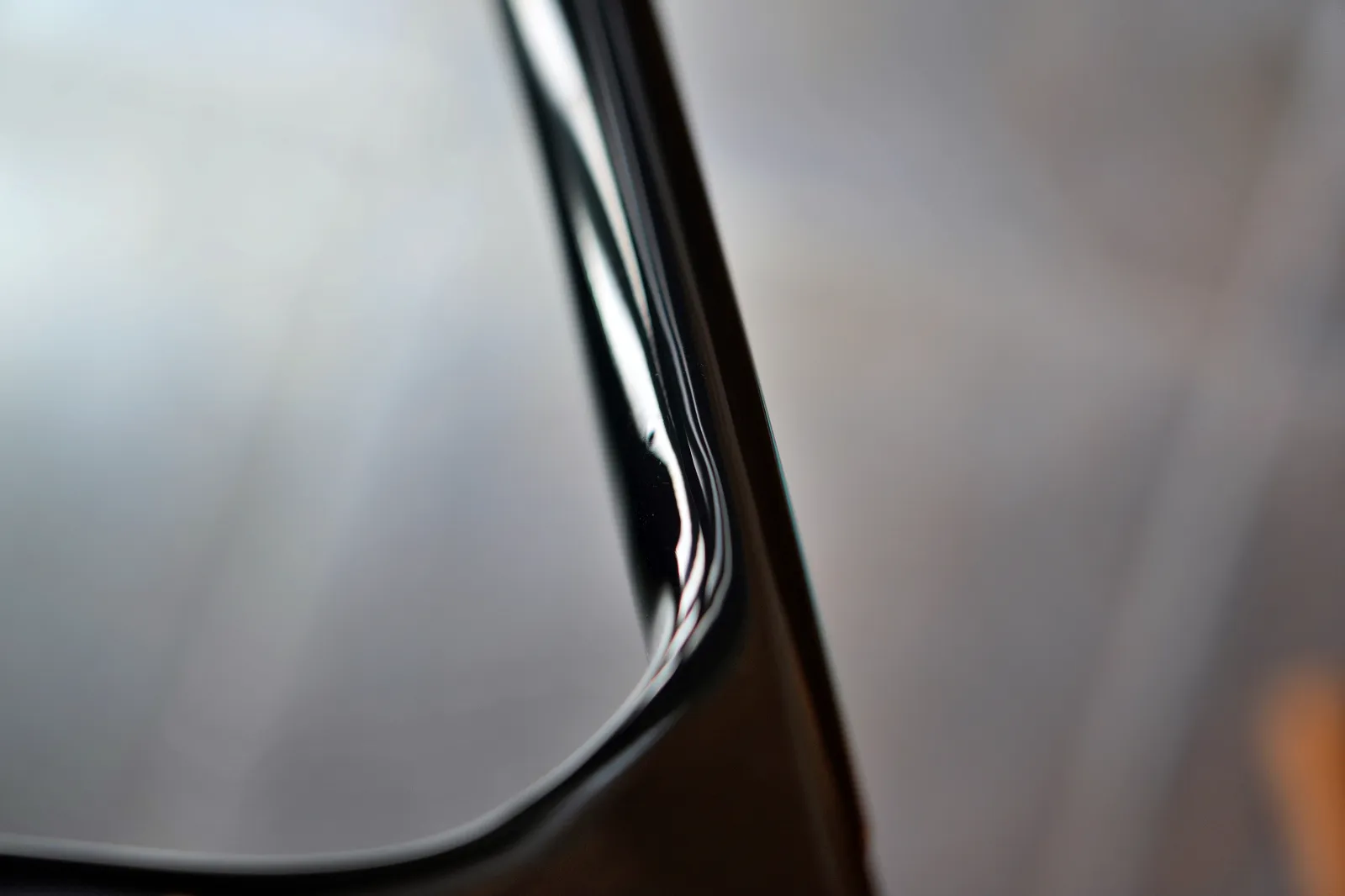

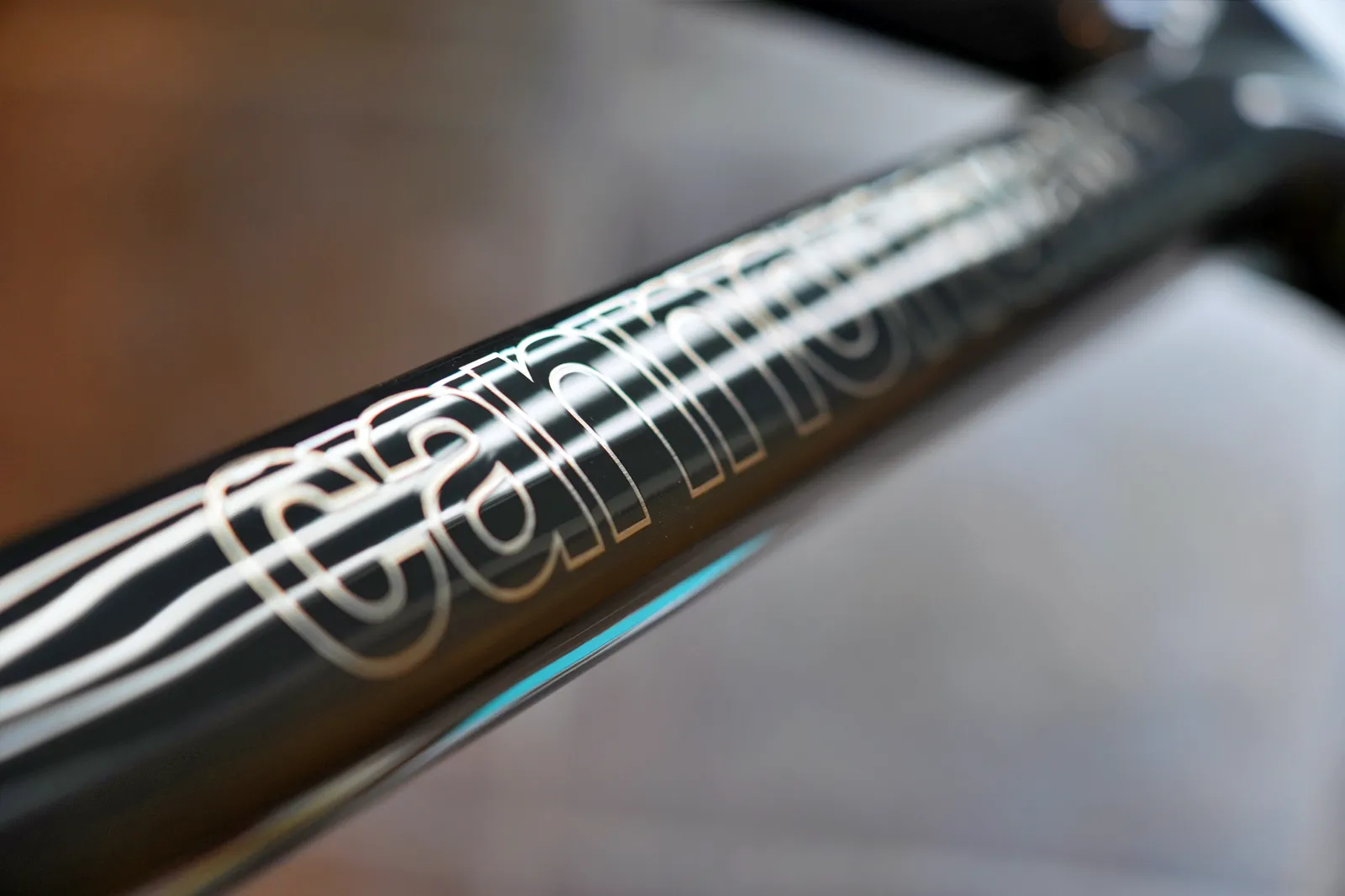

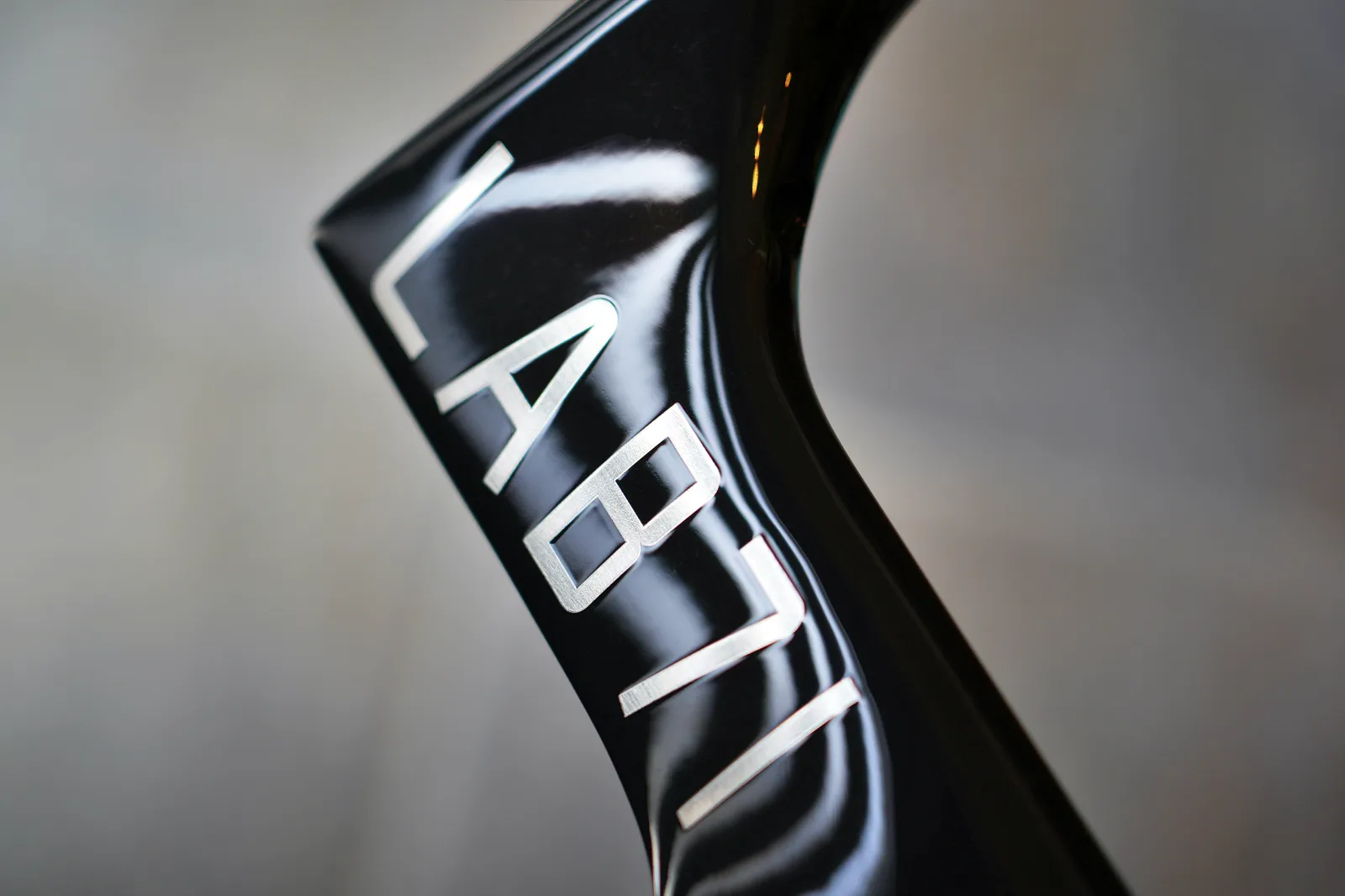

施工後、ガレージの蛍光灯の下で仕上がったフレームは、光の反射の質が変わっていることに気づく。

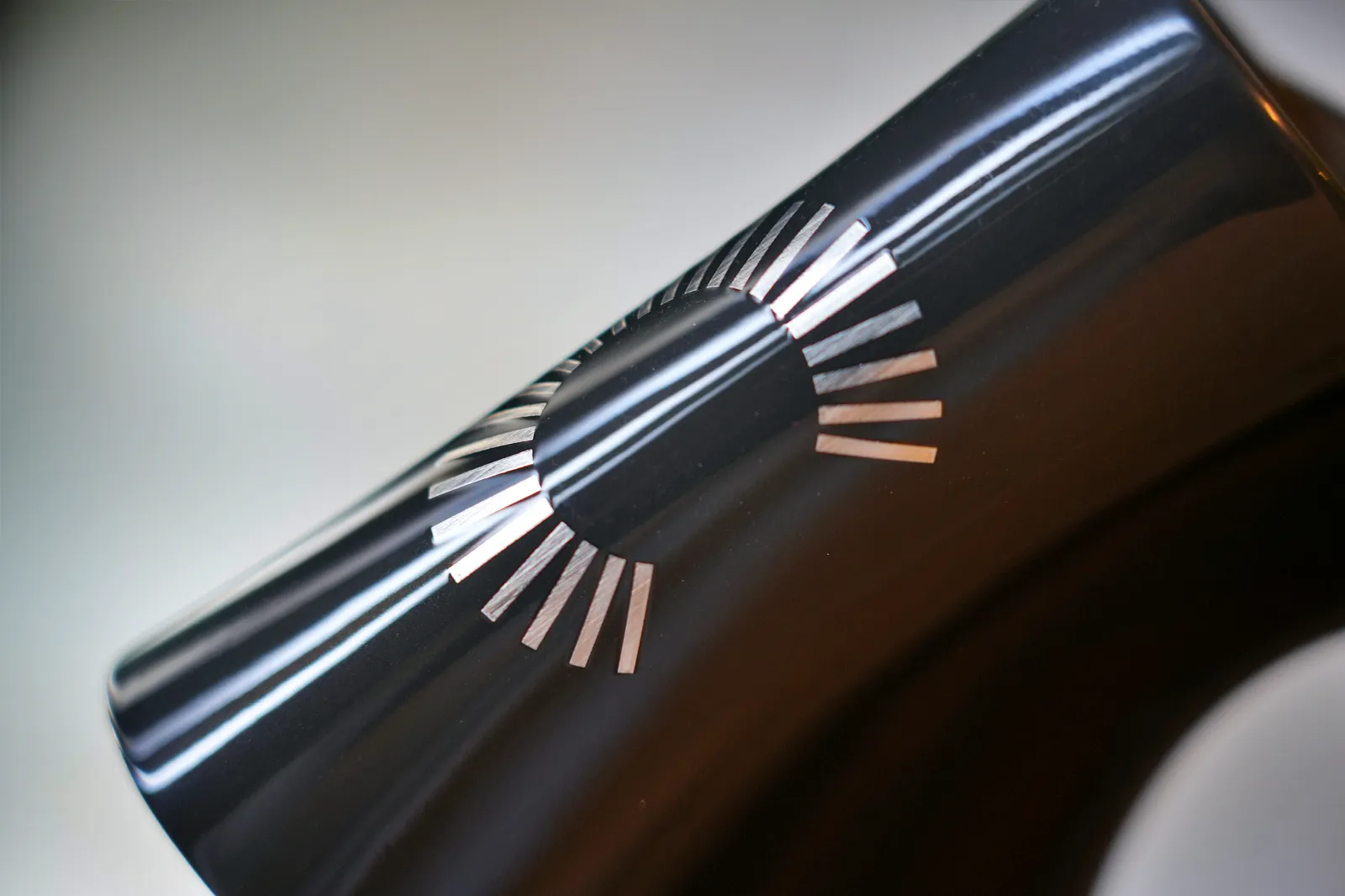

反射像の輪郭がよりシャープになり、フレームの曲面に映り込む周囲の景色が一段階クリアになっている。ガラスの鎧やカミナリの鎧の功績であるが、その下地にホノオの鎧がなければこの仕上がりには到達しなかっただろうという確信がある。
市場での位置づけ
効果のほどは？
何台かのバイクに施工してきた結論としては、ホノオの鎧に対して肯定的な印象を持っている。
プライマーという性質上、視覚的な劇的変化を期待するとやや拍子抜けするかもしれない。「見た目がしっとりとしたかな？」程度の違いでありつつも、「目には見えない下地を施すことによって、ガラスコーティングの真の性能が発揮できるはず」という理解ができる。
ガラスの鎧やカミナリの鎧との組み合わせる場合は必須であると思う。雨やドロで使用して約1年半経過後もほぼ新品のような輝きと艶感をキープしている。

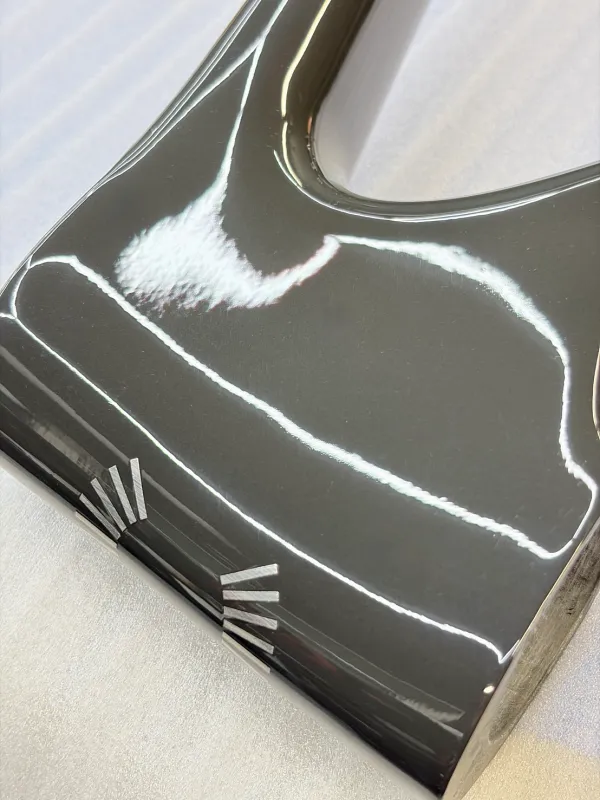

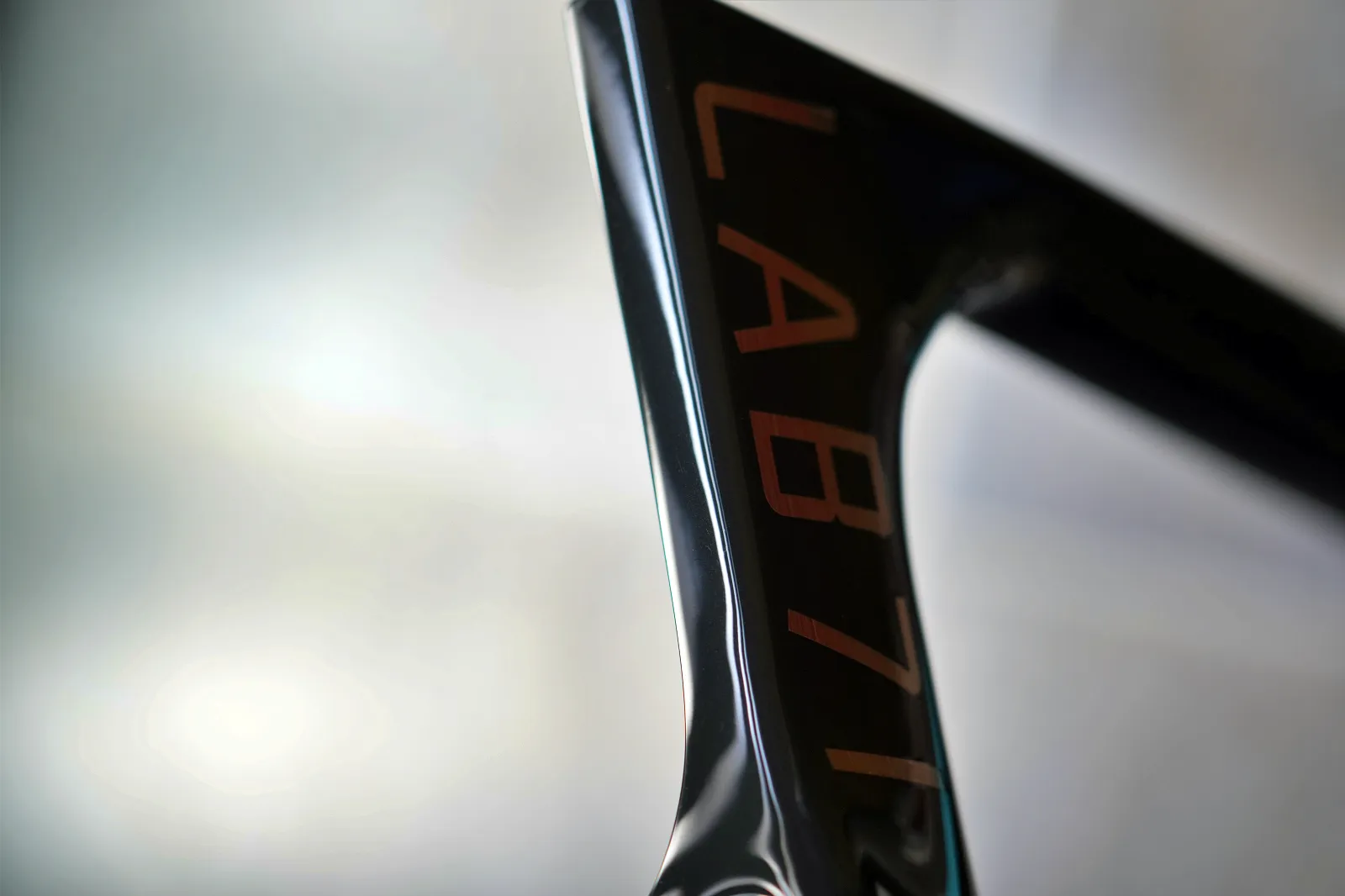

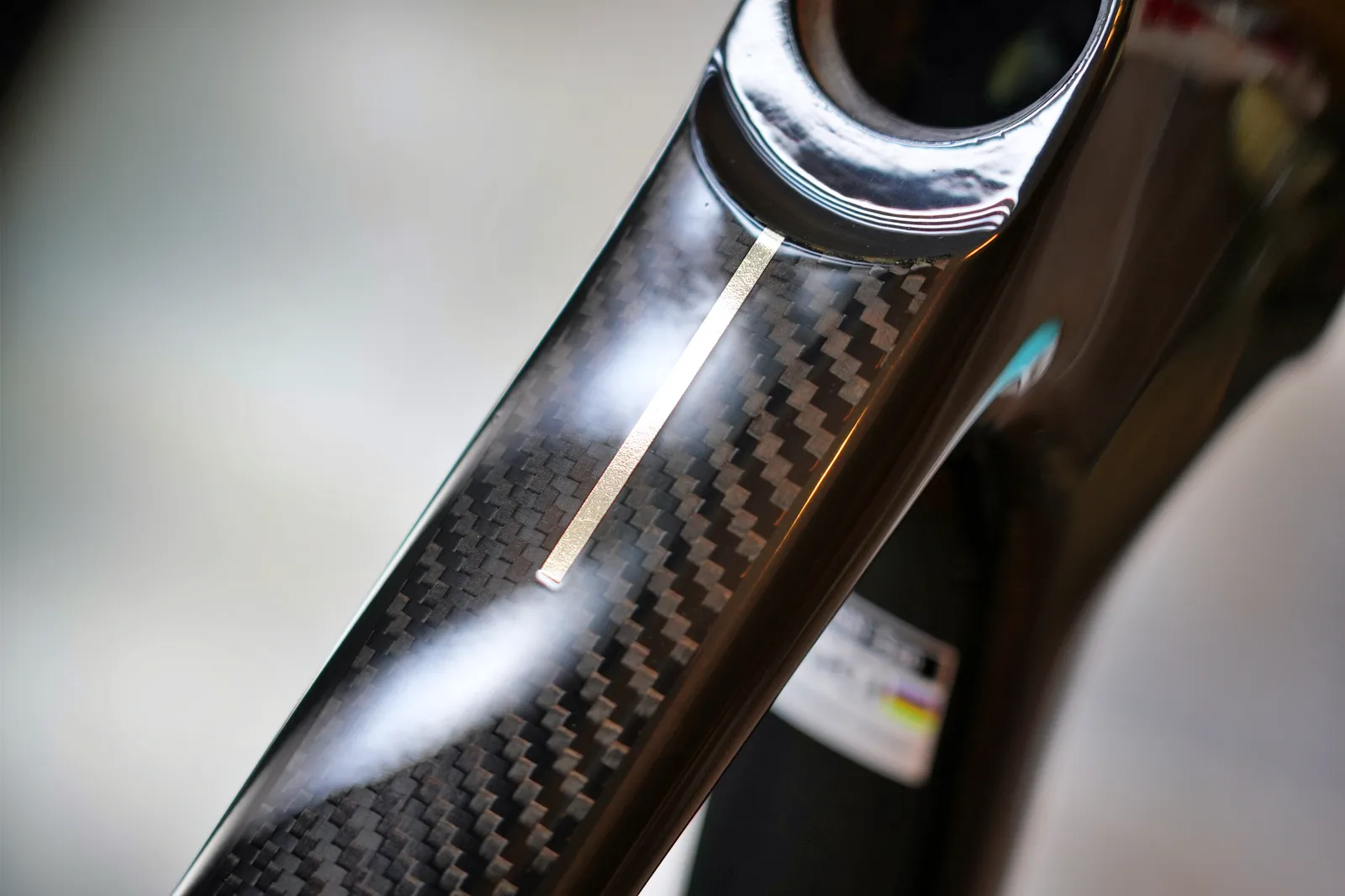

ビフォーアフターで比較すると、カーボンの光沢が見違えるよう変化することがわかる。
客観的な比較データは存在するのか？
これは正直に言って不足している。ホノオの鎧ありとなしの厳密な比較テストや、独立した第三者機関による検証データは現時点で公開されていない。
学術論文レベルでの効果実証はイトロ処理全般について存在するが、自転車フレームに特化した比較試験データの蓄積は今後の課題である。ただし、これは自転車コーティング市場全体に共通する課題でもあり、ホノオの鎧固有の弱点というよりは業界全体の成熟度の問題といえる。
「見えない下地」の哲学
目に見えないものに投資する意味
レースにおいて、速さを決める要素の大部分は目に見えない。エアロダイナミクスの微細な差異、ベアリングの回転抵抗、タイヤと路面の接地圧分布。我々は目に見えない差異にこそ本質的な価値があることを知っている。
ホノオの鎧もまた、目に見えない下地処理であるがゆえに、その価値は施工直後よりも1年後、2年後に真価を発揮する。
ここでひとつの問いが浮かぶ。我々はなぜ「愛車を守りたい」と思うのか。
単なる資産保全だろうか。おそらく違う。自分の身体の延長として共に戦ってきた機材への、言語化しがたい敬意のようなものがそこにはある。ホノオの鎧は、その敬意を科学の言葉で翻訳し、ナノスケールの行為として実現する手段である。
1000℃の炎が一瞬でフレームの表面にガラスの分子を焼き付ける。目には見えない。触っても分からない。しかし確かにそこに存在している。その見えない層が、3年後も5年後もフレームの輝きを支え続ける。
即効性と派手さを求める消費社会にあって、見えないものの持続力に投資するという行為は、ある種の矜持かもしれない。
まとめ：ホノオの鎧は「コーティングの基礎工事」
立派な家を建てるためには、基礎工事が必要だ。基礎が無ければどんなに丈夫な躯体でも簡単に崩れ落ちる。ホノオの鎧の本質もここにある。家（コーティング）を建てるために、基礎（ホノオの鎧）が必要になる。
自動車・航空宇宙産業で実証されたCCVD技術を自転車フレーム保護に転用したナノシリカプライマーは、コーティングの密着性・撥水性・持続性・光沢を文字通り「底上げ」してくれる。
帯電防止効果はホコリ付着を低減し、自己制限的な余剰除去プロセスにより施工品質の均一性が担保される。
デメリットとして、施工がクレストヨンド本社に限定される地理的制約、22,000円～というコスト、視覚的な即効性の乏しさ、自転車特化の独立比較データの不足が挙げられる。
しかし、3年以上の効果持続実績、査読付き学術論文による技術検証、4-crest製品エコシステムとの体系的な連携を総合すれば、ハイエンドロードバイクオーナーにとって合理的な選択肢であることは間違いない。
愛車を本気で守りたいと考えるライダーは、まず4-crestの公式サイト（4-crest.com）で製品ラインナップと施工フローを確認し、最寄りの正規代理店に相談することをお勧めする。
ガラスの鎧やカミナリの鎧と合わせて、ホノオの鎧を下地に施工するという2段構えのアプローチが現実的である。見えない基礎にこそ、長期的な差が宿るのだ。
