ロードバイクのヘッドチューブを薄くすることは、空力の基本原則に従えば正しい方向性だ。
正面から風を受ける面積が小さくなれば、抵抗は減る。しかし現代のレースバイクのヘッドチューブには、ステアラーチューブ、上下のヘッドセットベアリング、そしてリアブレーキの油圧ホースと電動変速の配線が詰まっている。

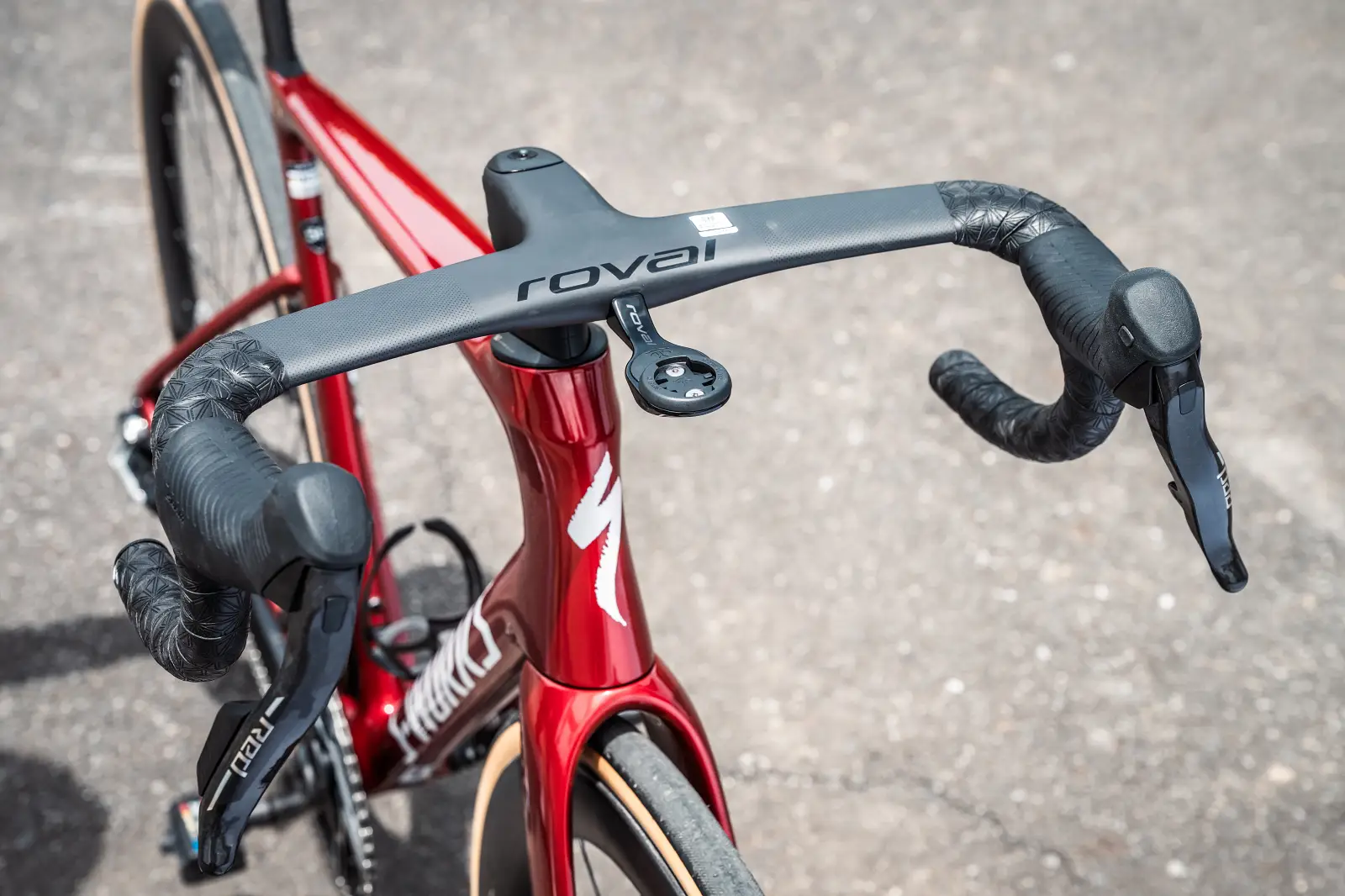

ヘッドチューブを薄くしたければ、この内部のどれかを減らすか、どこかへ移動させなければならない。Tarmac SL9のOffset Steererは、この問題に対するスペシャライズドの空力に対する執念が垣間見える。
右方向に曲がっている
フォークのステアラーチューブ（コラム）を意図的にオフセットさせることで、リアブレーキの油圧ホースをステアラー右側へ再配置し、ヘッドチューブ内部の空間を空力形状のために解放した。
その結果、SL8で搭載したSpeed Snifferはさらに4mm薄型化され、前面投影面積が10%削減された。わずか4mmの差がどれほどの意味を持つのか。そして、この4mmを獲得するためにどのような設計判断が積み重ねられたのか。
Offset Steererの技術的な内実を解き明かしていく。
ヘッドチューブ内部の争い
複雑化するヘッドチューブの中身

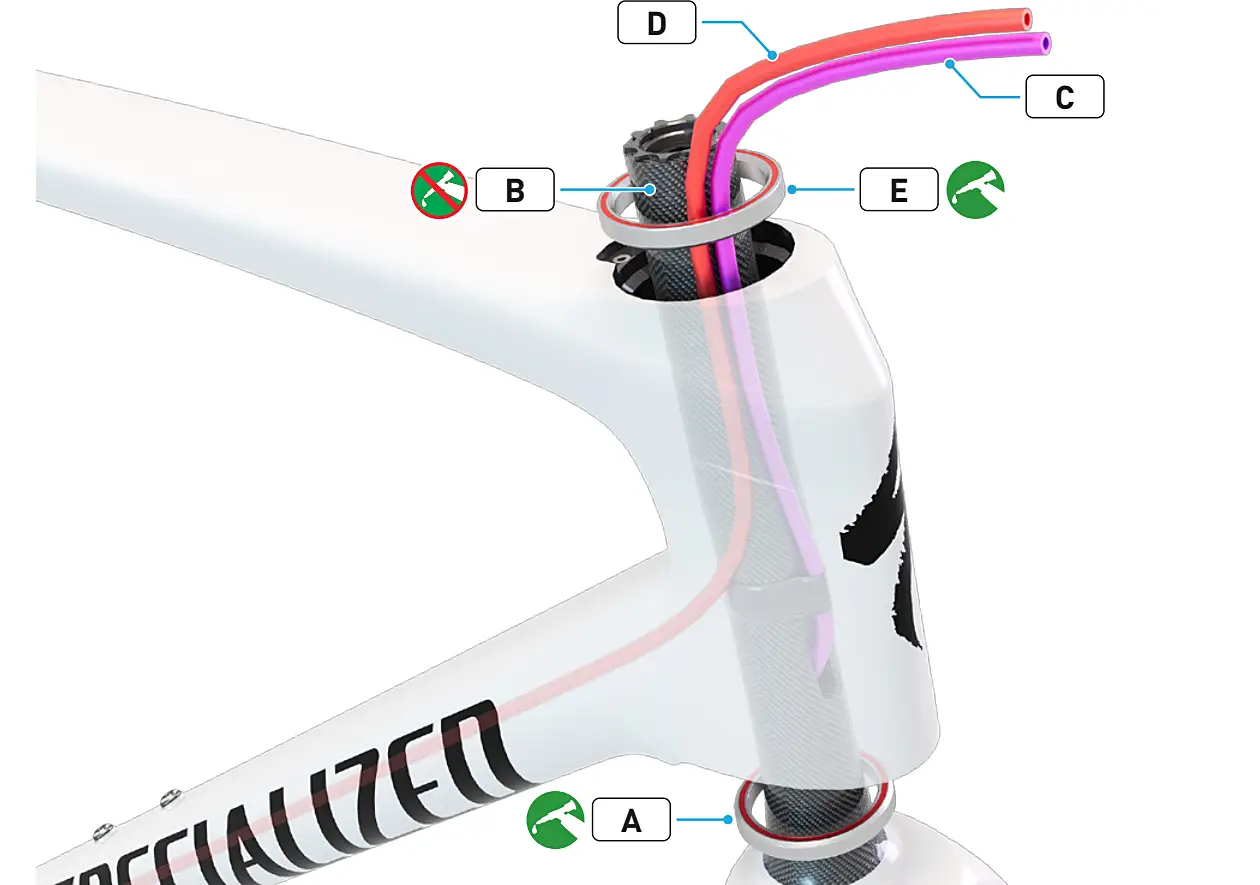

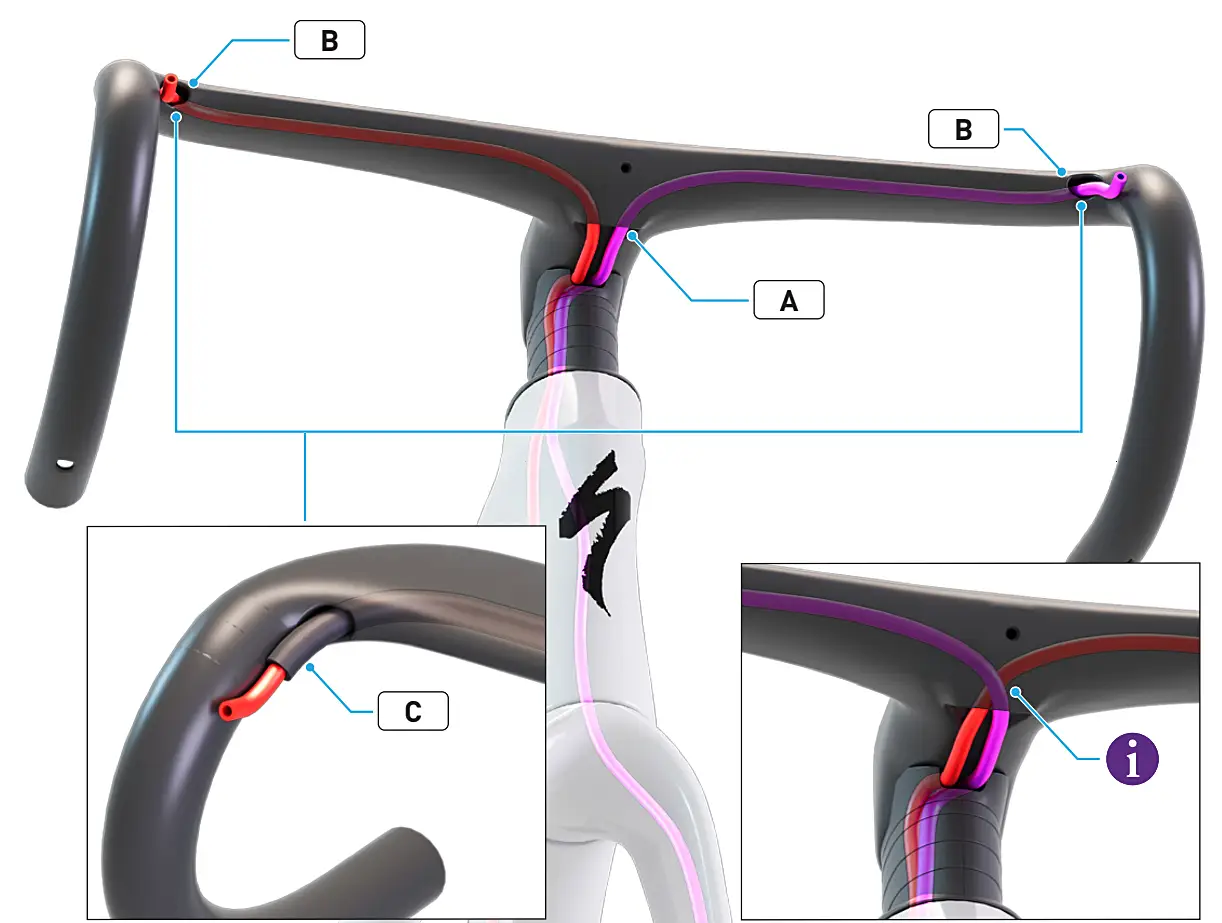

TARMAC SL9のホース配線図。赤色Dはヘッドチューブとフォークの間を通る。
現代の完全内装ロードバイクのヘッドチューブ周辺には、以下の要素が同居している。ステアラーチューブ（フォークコラム）はヘッドチューブの中心を貫通し、上下のヘッドセットベアリングに支持される。
SL8の場合、ベアリングの外径は上下とも49.5mmである。そしてリアブレーキの油圧ホースと電動変速の配線が、ハンドルバーからフレーム内部へと経路を変えるために、このヘッドチューブ周辺で方向転換する。
ここが設計上の最大のボトルネックになっていた。内装ホースはステアラーチューブ側面を通過しなければならず、ヘッドチューブ内の空間は、ホースとステアラーチューブが共用利用する必要がある。

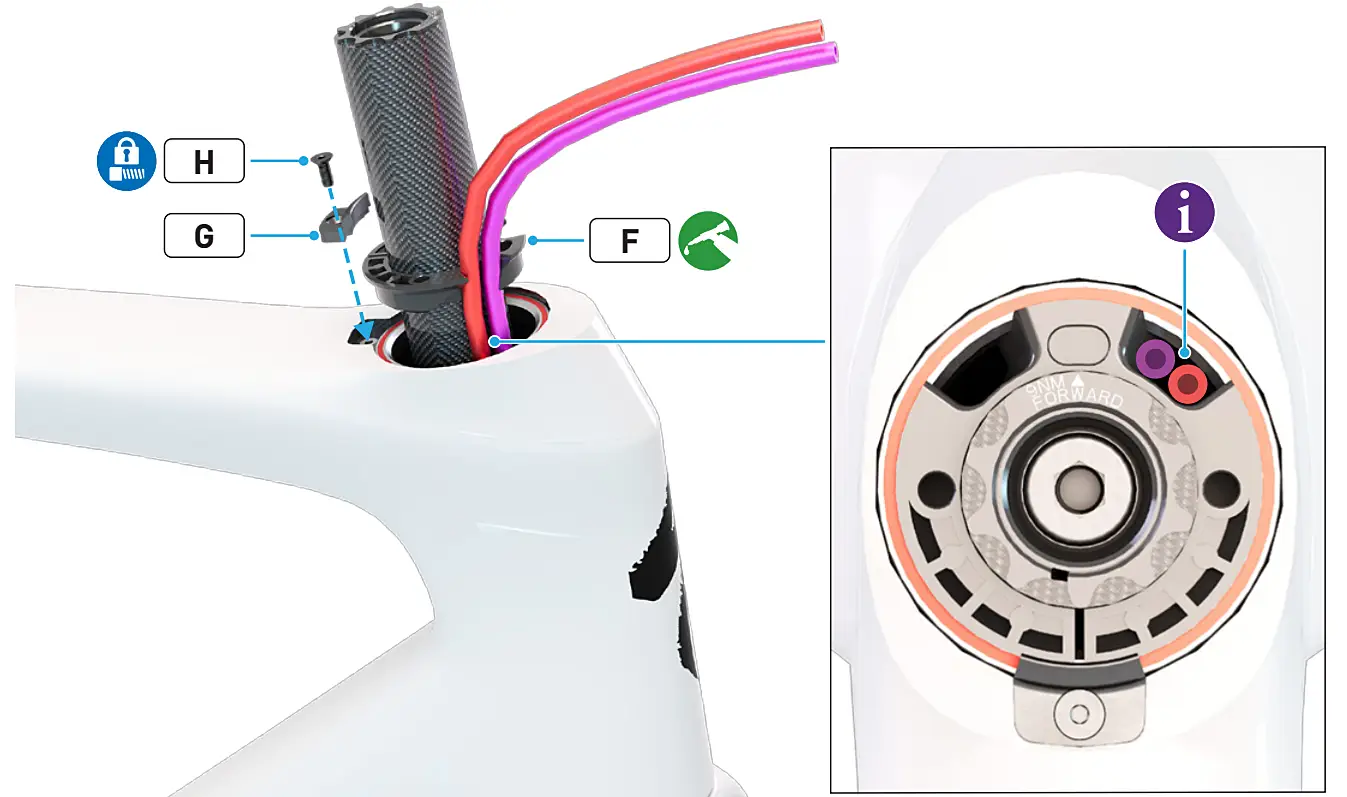

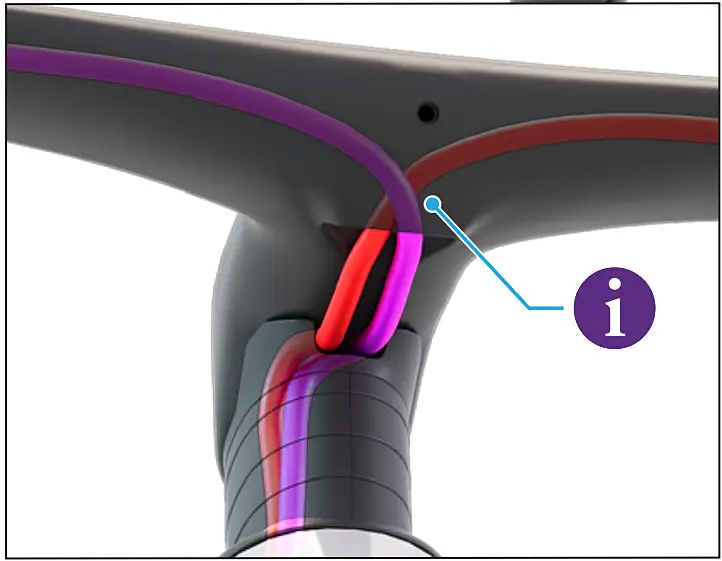

TARMAC SL9のホース配線図
SL7やSL8では、ホースはヘッドセット上側ベアリングの周辺を通過する経路が採られていた。
コンプレッションリング、ヘッドセットカバー、インターロッキングスペーサー、アッパートランジションといった専用パーツが、回転するステアラーと固定された専用パーツとフレームの間でホースを安全に導く役割を果たしていた。
このシステムは機能的には優れていたが、空力的には代償を払っていた。ホースの通過経路が確保されている限り、ヘッドチューブの厚みをそれ以上削ることができなかったのである。
SL8のSpeed Snifferの限界
←SL8、SL9→

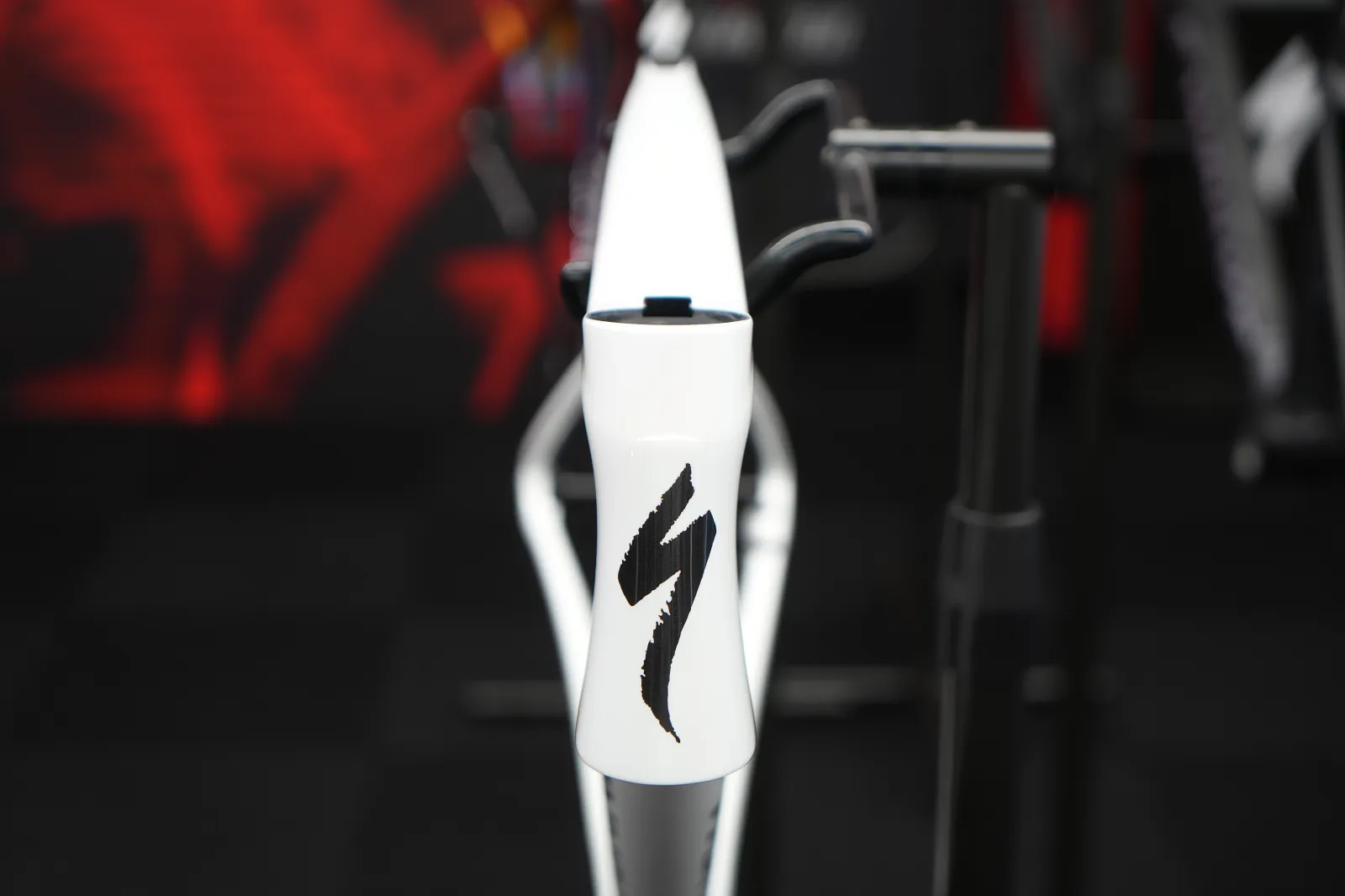

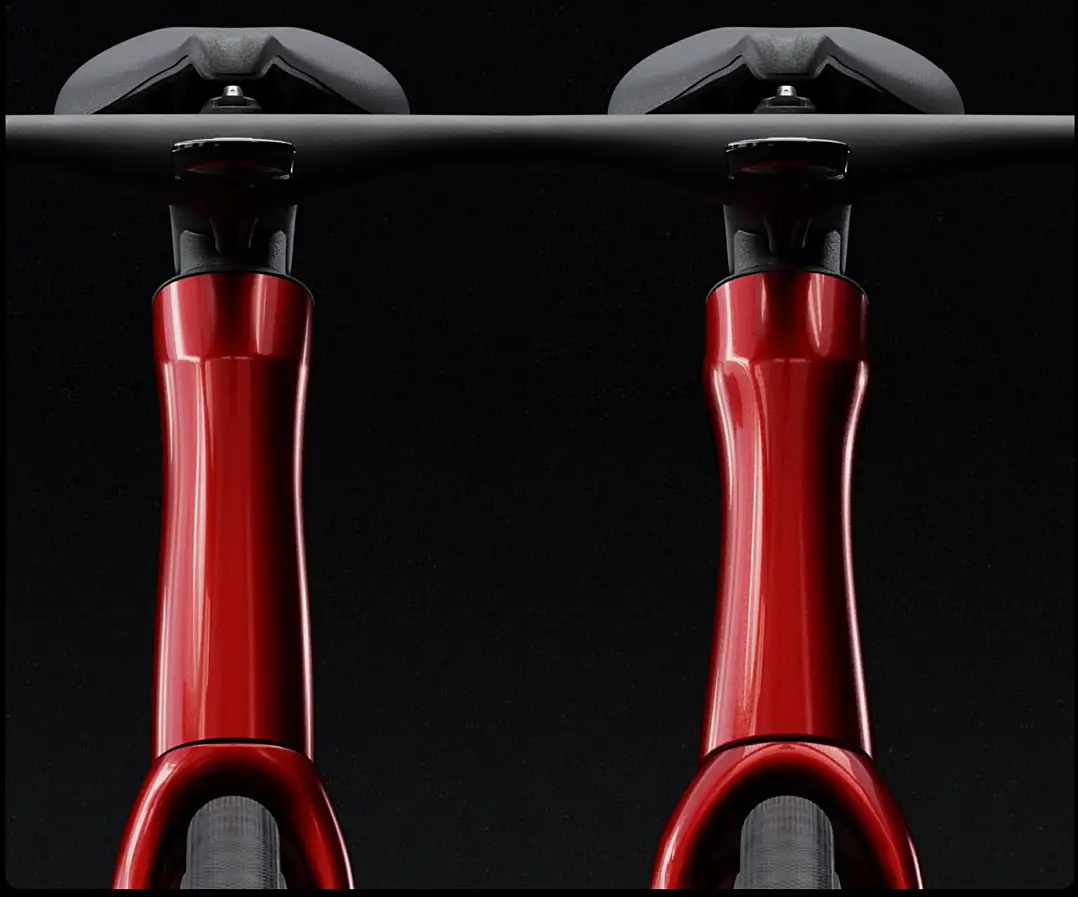

SL8のSpeed Sniffer（速さをかぎ分けるフロントノーズ）は、UCIが緩和したチューブ断面比率ルールを活用し、ステアラーチューブ自体を後方に移動させることでヘッドチューブの先端を鋭く細くした画期的な設計であった。
正面から見ると、ノーズコーンのように前方に突き出た形状が特徴的で、気流がスムーズにヘッドチューブの表面に沿って流れるよう設計されていた。
しかし、ステアラーの後方移動にも限界があった。ステアラーチューブの内部には、油圧ホースが通っている。ステアラーを後方に移動させればヘッドチューブの先端は細くできるが、内装ホースの通過空間はステアラーの位置に制約される。
さらに、SL8のSteerer Expander Plug（ステアラー内部の補強プラグ）は実測46gあり、安全性のために長いアルミチューブがステアラー内部に深く挿入される構造であった（SL7でのリコール経験を踏まえた安全対策でもある）。
ステアラー内部にはこのプラグ、ホース、配線が同居しており、これ以上の薄型化を物理的に阻んでいた。
Offset Steererという解法
フォークコラムを曲げる

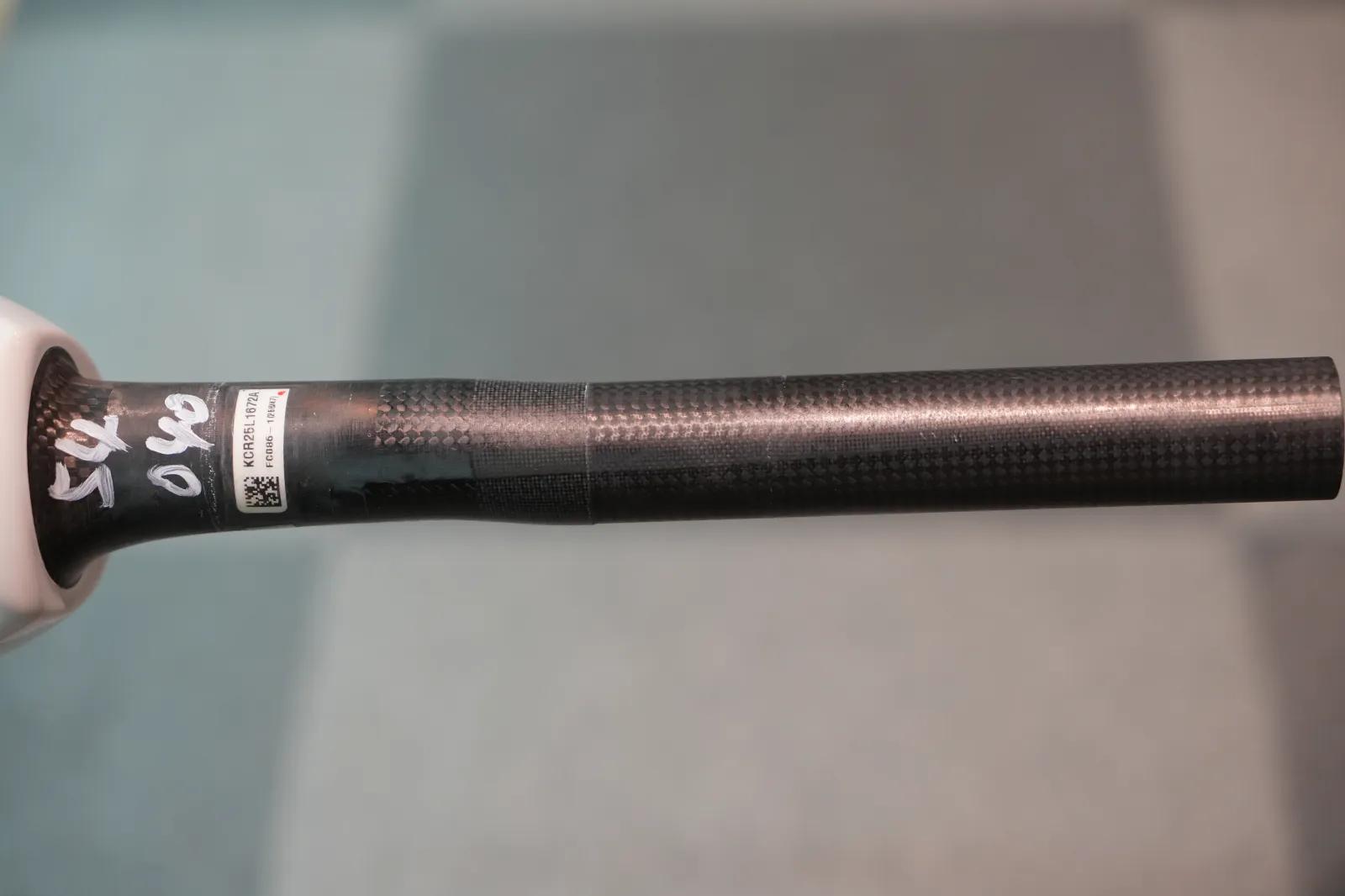

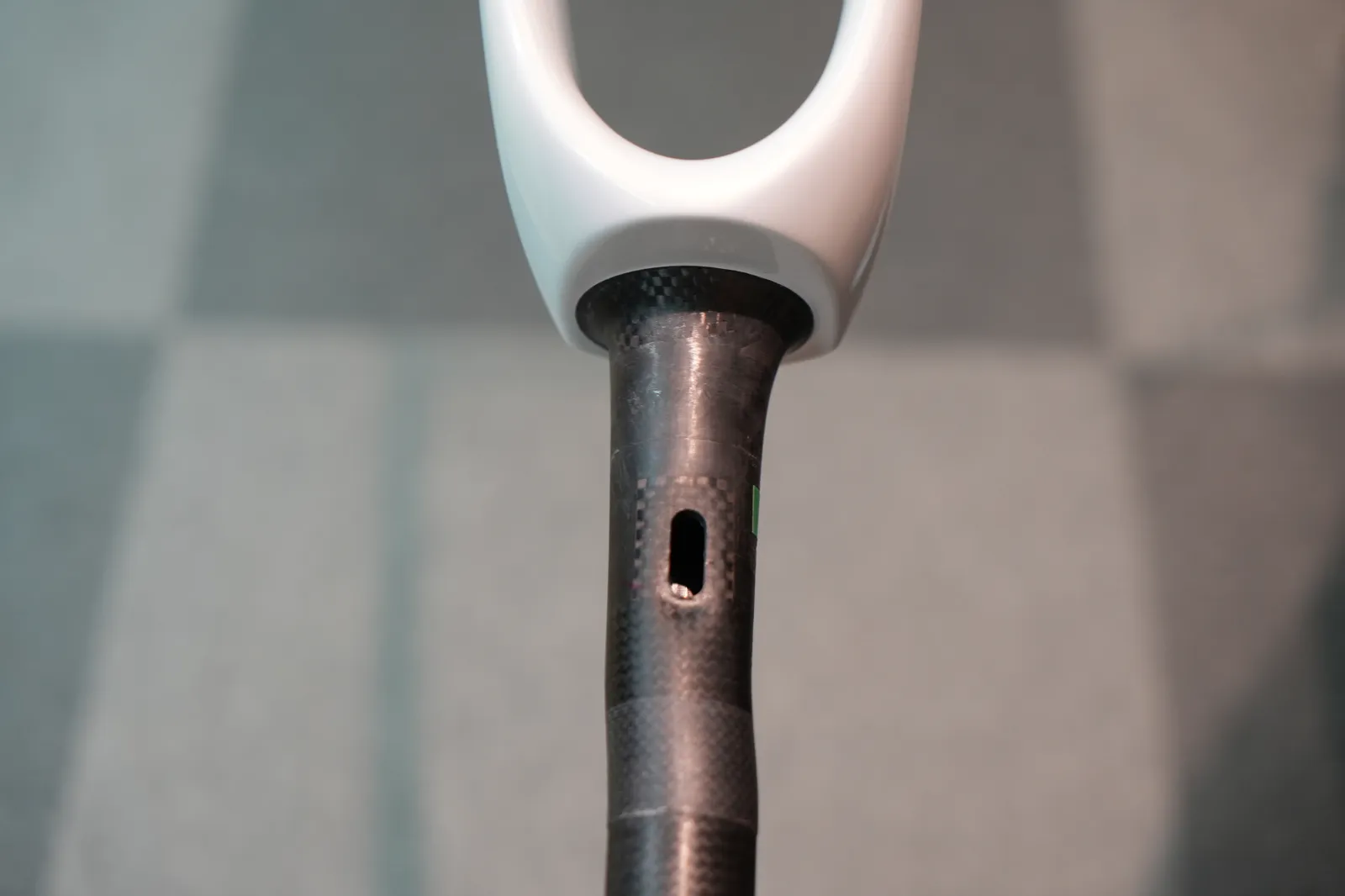

僅かに曲がっているが不具合ではない。

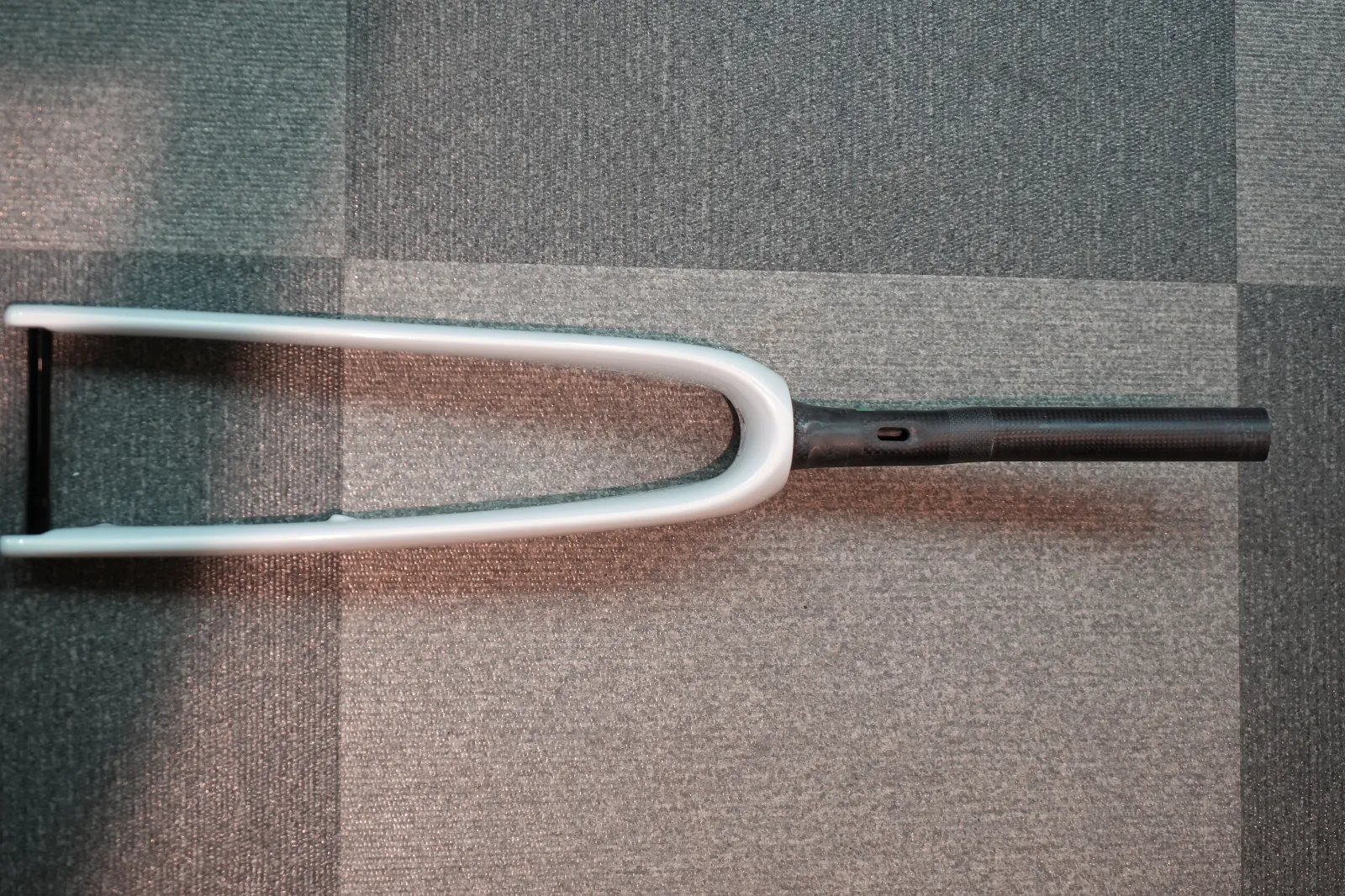

Offset Steererの核心は、フォークのステアラーチューブ（コラム）の形状を意図的に非対称にすることにある。
従来のフォークコラムは真円断面の直線形状であり、その中心軸上にブレーキホースの経路が確保されていた。SL9のOffset Steererでは、コラムの上端部分が右側にオフセットされた形状に設計されている。
このオフセットによって生じるスペースの変化が、ヘッドチューブを薄型化することを可能にした。油圧ホースは、従来はステアラー内部を通過してヘッドセット周辺で方向転換する経路を辿っていたが、Offset Steererではステアラーの右側面に沿った新しい経路へと再配置される。
ホースがステアラーの内部から外側（右側）へ移動することで、ステアラー内部の空間が解放され、ヘッドチューブをさらに細くする自由度が生まれた。
この発想の独創性は、既存のパーツ（ヘッドセットベアリング、ステアラー、フォーク）のいずれかを省略するのではなく、ステアラーの形状変更というフォーク側の設計変更によって、ヘッドチューブ側の空間制約を解消している点にある。
問題はヘッドチューブにあるが、解決策はフォークにある。システム全体を見たうえで、最も効果的な介入ポイントを選んだ設計判断といえる。
4mm薄く10%CdA削減
Ryuta Iwasaki（@ryutaiwasaki_raw）
Speed Snifferが4mm薄くなり、前面投影面積が10%削減されたという数値は、ヘッドチューブ単体での改善だ。
フレーム全体での空力改善4ワット（45km/hでのムービング・レッグ・マネキンによる測定、SL8比）のうち、Speed Snifferの薄型化がどの程度の寄与を占めるかは明示されていない。
しかし、フレームの空力においてヘッドチューブが最も重要な部位のひとつであることは、SL8の設計思想からも明らかだ。
SL8の設計思想はリーディングエッジ（先端部）にエアロを集中させることであった。気流が層流（乱れのない流れ）を維持している先端部こそが、空力最適化の効果が最も大きい部位である。
ダウンチューブやシートチューブなど、気流がすでに乱れている後方の部位では、エアロ形状による改善効果は相対的に小さくなる。この原理に基づけば、ヘッドチューブの先端部を薄型化するSpeed Snifferの改善は、フレーム全体の空力改善に対して大きな比率を占めている。
実走環境の約86%がおよそ±7度のヨー角範囲内で発生するという実測データに基づけば、ほぼ正面からの気流における前面投影面積の削減は、低ヨー角での性能改善に直結する。
そして低ヨー角こそが、最も頻繁に遭遇する条件である。Speed Snifferの10%の前面投影面積削減は、まさにこの最頻出条件における性能改善を意味している。
他社の問題解決方法
ケーブルルーティング
コラムを曲げる方向は、海外の左前ブレーキが基準。では日本の右前ブレーキでは？
ヘッドチューブ周辺の内装ケーブルルーティングと空力形状の両立は、業界全体の設計課題である。各メーカーはそれぞれ異なるアプローチでこの問題に取り組んできた。
Cannondaleはステアラーを三角形にしたデルタステアラーで、フォーク側面にホースを通しヘッドチューブを薄型化した。
CerveloはD字断面ステアラーチューブを採用する方式を取る。丸断面ではなく平らな面を持つD字断面にすることで、ステアラーの片側にケーブルの通過スペースを確保する。
この方式はステアラー形状自体でケーブル経路を内蔵するため、ヘッドチューブの外形に対する制約が比較的小さい。ただし、D字断面ステアラーは汎用ステムとの互換性を制限する。
Trek Madoneも統合型アプローチを採用し、IsoFlowと呼ばれるシートチューブの空洞構造など、フレーム全体で空力と構造の最適化を行っている。
ScottのFoil Discでは、ケーブルがヘッドチューブの上端（ステム下）から進入し、ヘッドチューブ側面のポートを使用しない方式を採用した。これは外観の清潔さと整備性を両立するアプローチである。
これらの方式に共通するのは、ケーブルの経路をヘッドチューブ内部またはその周辺に確保したうえで、外形をできるだけ空力的に最適化するという発想だ。
SL9のOffset Steererが根本的に異なるのは、ケーブル経路そのものをステアラー内部から外部へ移動させることで、ヘッドチューブ内部の空間制約そのものを排除した点にある。
なぜステアラー形状変更を選んだのか？
CerveloのD字断面ステアラーは汎用ステムの互換性を犠牲にし、PinarelloやTrekの統合型コックピットはステムやハンドルバーの交換自由度を制限する。これらはいずれも「空力のためにシステムの互換性を限定する」方向の設計判断だ。
SL9のOffset Steererは、一見するとフォークの複雑化という代償を払っているように見える。しかしヘッドチューブの外形に対する制約を根本から排除するため、薄型化だけでなく、将来のさらなる空力最適化に対しても設計自由度が開かれている。
ステアラーの右側にホースを再配置することで、ヘッドチューブの前後方向の圧縮がフォーク側の形状によってのみ制約されるようになり、ヘッドチューブの設計が一種の独立変数になったといえる。
ヘッドチューブ設計の進化
Tarmacヘッドチューブの変移
Tarmacのヘッドチューブ設計の進化をSL7、8、9と3世代にわたって追うと、スペシャライズドがこの部位にいかに執着してきたかが明確になる。
| 項目 | Tarmac SL7 （2021年） |
Tarmac SL8 （2023年） |
Tarmac SL9 （2026年） |
|---|---|---|---|
| ヘッドチューブ形状 | 従来型エアロ断面 | Speed Sniffer （ノーズコーン） |
Speed Sniffer （4mm薄型化） |
| ステアラー配置 | 中央 | 後方移動 | 右側オフセット （Offset Steerer） |
| ケーブルルーティング | ヘッドセット内通し完全内装 | ヘッドセット内通し完全内装（改良型） | リアブレーキをステアラー右側へ再配置 |
| ヘッドセットベアリング外径 | 49.5mm | 49.5mm | 49.5mm |
| 前面投影面積 | 基準 | SL7比削減 | SL8比さらに10%削減 |
SL7ではヘッドセット内通しの完全内装が導入されたが、金属製コンプレッションウェッジがカーボンステアラーに損傷を与える可能性が指摘され、グローバルリコールに至った。
スペシャライズドは迅速に対応し、小型のウェッジに保護スリーブを追加する修正を行ったが、この経験はSL8の設計に直接影響を与えている。SL8では、非切断型の複合素材製コンプレッションウェッジと、実測46gの長尺ステアラーエキスパンダープラグが採用された。
SL9のOffset Steererは、この3世代の積み重ねの上に立つ設計である。SL7で完全内装の理想と現実のギャップを経験し、SL8で安全性と空力のバランスを確立したうえで、SL9ではケーブル経路そのものを再発明することでヘッドチューブの空力限界を突破した。
各世代のフィードバックが次世代の設計に反映される反復的な開発プロセスが、Offset Steererという解に到達するまでの道筋を形成している。
Offset Steererの残された問い
非対称ステアラーの構造的な影響

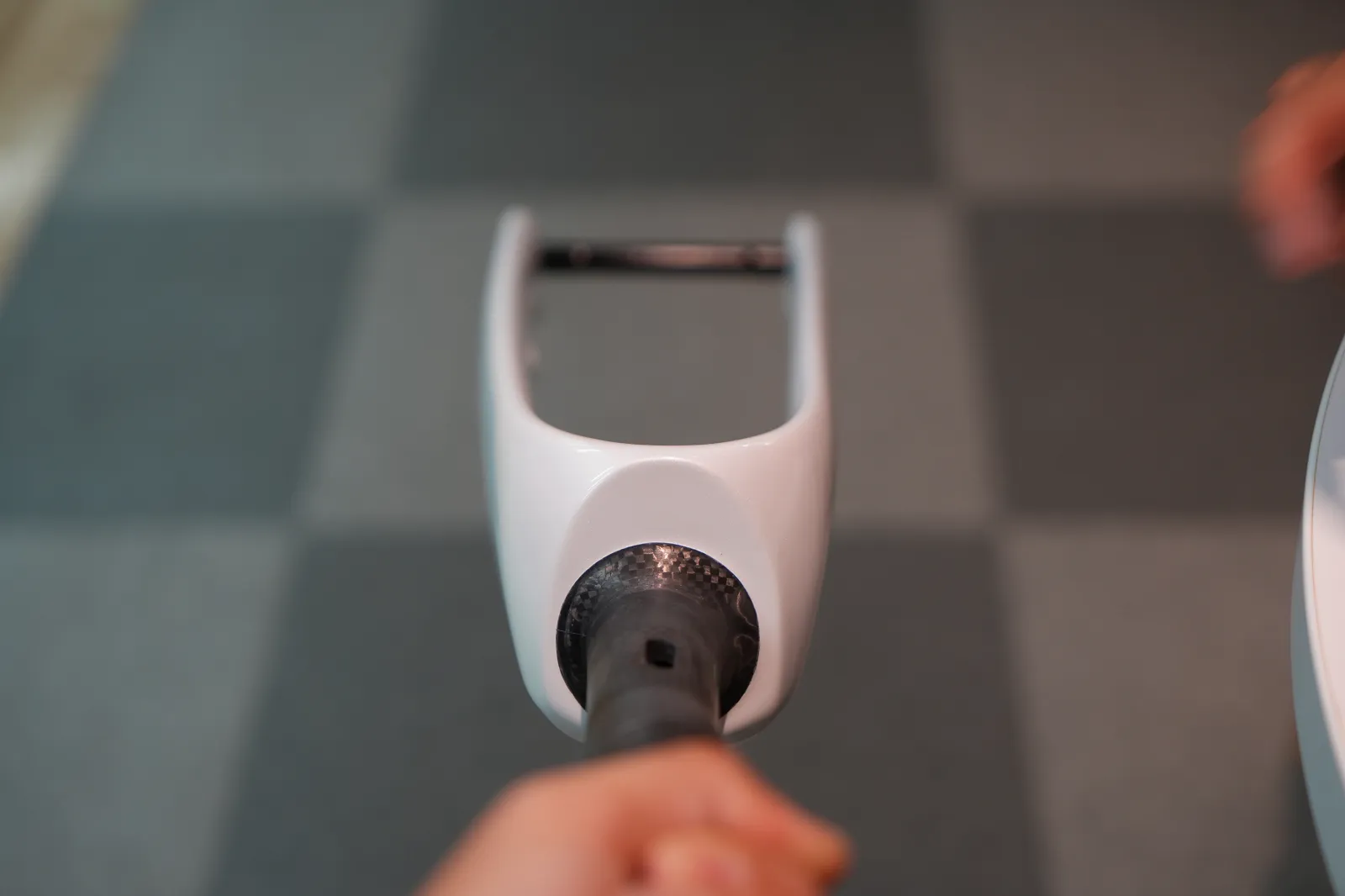

ホイールはセンターに配置されるが、ブレーキ側にクリアランスがある。
ステアラーチューブの形状を非対称にすることは、構造力学的にいくつかの懸念事項を伴う。
従来の真円断面ステアラーは、あらゆる方向からの曲げ荷重に対して均等な断面二次モーメントを持つ。ステアリング操作時のねじり荷重、路面からの縦方向の衝撃荷重、ブレーキング時の前後方向の曲げ荷重、いずれに対しても断面特性が方向に依存しない。
Offset Steererでは、オフセットによって断面形状が変化するため、方向による断面特性の違いが生じる可能性がある。この非対称性が操舵感覚やステアリング剛性にどのような影響を与えるかは、設計上の重要な検討ポイントだ。
スペシャライズドがこの点について公表している情報は限定的だが、SL9がSL8と同一の剛性・コンプライアンス目標を維持していると明言していることから、Offset Steererの構造設計はフォーク全体の剛性バランスの中で最適化されていると推測される。
また、米国特許出願中であるという事実は、この技術が単なる形状の変更ではなく、特許として保護に値する新規性を持つ発明であることを示している。
フォークコラムのオフセット角度、ケーブルの再配置経路、ヘッドセットとの接合構造など、Offset Steererの詳細な機構は特許公開によって明らかになるはずであり、その時点でより詳細な技術的な評価を行うことが可能になるだろう。
整備性とメンテナンスへの影響
日本の右前ブレーキはホースを交差させる必要がある。
Offset Steererの構造設計は海外の「右が後ろブレーキ、左が前ブレーキ」用に作られている。日本では右が前ブレーキ、左が後ろブレーキであるため、ブレーキホースを一旦クロスさせる必要がある。
まとめ：4mmに込められた設計の本質
Offset Steererの意義は、4mmの薄型化や10%の前面投影面積削減という数値そのものよりも、ケーブルルーティングと空力設計のトレードオフを解消した設計判断にある。
従来の設計は、ケーブルの経路をヘッドチューブ内部に収容することを前提とし、その前提の中で空力形状を最適化していた。SL9のOffset Steererは、この前提そのものを変更した。
ケーブル経路をステアラーの外側に移動させることで、ヘッドチューブの断面設計をケーブルルーティングの制約から独立させた。
問題の制約条件を取り除くことで解空間を広げるという、工学設計の教科書的ともいえるアプローチだが、それをフォークコラムの形状変更という具体的な機構に落とし込んだ点に独創性がある。
SL7でのリコール経験から得た安全性への教訓、SL8での空力と整備性のバランス追求、そしてSL9でのケーブル経路の再発明。3世代にわたるヘッドチューブ設計の試行錯誤が、Offset Steererという解に結実している。
ヘッドチューブの4mmという差は、肉眼では判別しがたい。しかしその4mmの背後には、ステアラーの非対称化、ケーブル経路の再配置、ヘッドセット構造の再設計、フォーク全体の剛性バランスの再最適化という、連鎖的な設計判断の積み重ねがある。
ひとつの部位の改善が他のすべてに波及し、システム全体の再検証を要求する。その連鎖をひとつひとつ解きほぐし、最終的に4mmの薄型化と10%の投影面積削減を実現したことが、Offset Steererが達成した本質だ。
